Aveo_Sonic

Задняя торцевая панель Замена

Предупреждение См. Допущенное оборудование для ремонта последствий столкновения в разделе "Введение".

Предупреждение См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Введение".

Примечание: Удлинитель усиления задней части нижней панели изготовлен из ультравысокропрочной двухфазной стали и подлежит замене только по заводским швам. Такую деталь не рекомендуется ремонтировать или разрезать. См. Двухфазная сталь ультравысокой прочности .

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF  → LCU,LDE .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .

Примечание: Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

6. Идентифицируйте и пометьте все нужные заводские сварные швы на задней концевой панели кузова.

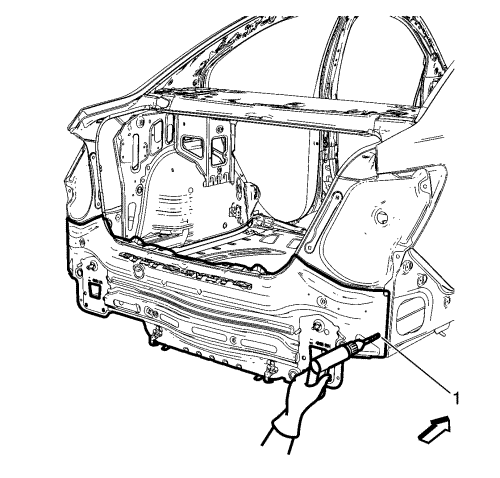

7. Высверлите все места заводской сварки (1).

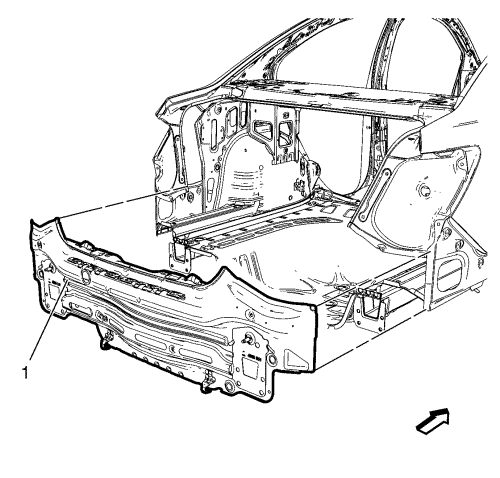

8. Снимите заднюю концевую панель кузова (1).

Примечание: Если расположение первоначальных отверстий для перфорационной точечной сварки определить нельзя, делайте их через каждые 40 мм (1 1/2 дюйма).

1. Просверлите отверстия диаметром 8 мм (5/16 дюйма) для перфорационной точечной сварки вдоль кромок задней концевой панели кузова (1), как помечено на исходной панели.
2. Очистите и подготовьте к сварке контактные поверхности.



3. Установите на автомобиль заднюю концевую панель кузова (1).
4. Проверьте подгонку задней концевой панели кузова.
5. Закрепите заднюю концевую панель кузова в нужном положении.

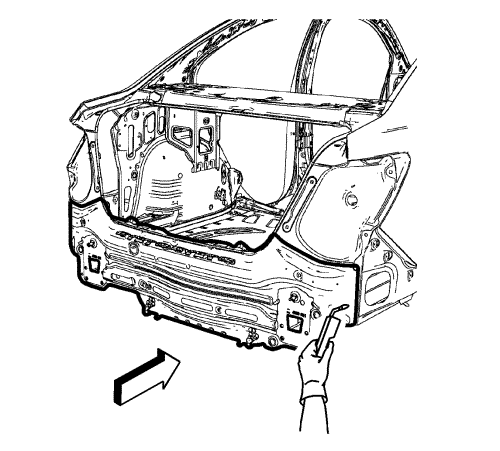

6. Выполните перфорационную точечную сварку.
7. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
8. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
9. Установите на место все задействованные панели и детали.
10. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF  → LCU,LDE .
11. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
