Предварительные процедуры

1. Снимите модуль вентилятора и испарителя системы нагрева/кондиционирования воздуха См. Замена модуля вентилятора и испарителя системы нагрева/кондиционирования воздуха .
2. Отсоединить требуемые электрические разъемы.

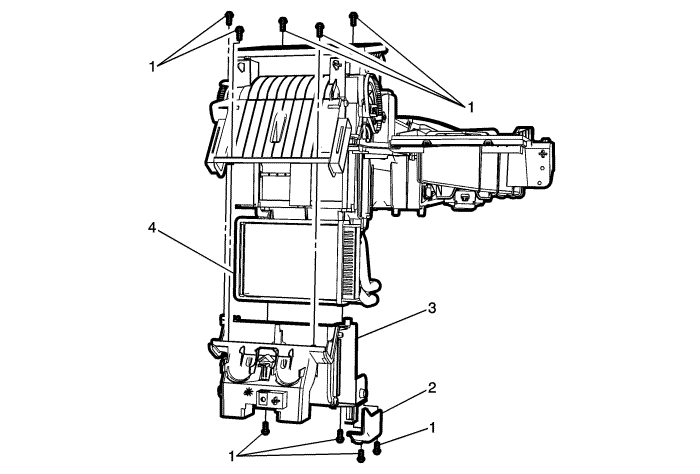

1

Крепления нижнего полукорпуса отопителя (Кол-во: 9шт.)

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
1,2 Н·м (11 фунтов на дюйм)

2

Крышка трубки отопителя

3

Нижний полукорпус радиатора отопителя

4

Нагревательный элемент

Процедура

Вытянуть радиатор отопителя.
