Замена адсорбера системы улавливания паров топлива - Стальной бак

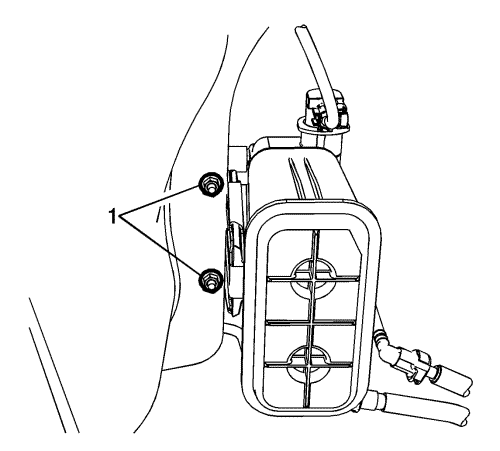

1. Выкрутите крепления (1) кронштейна адсорбера системы улавливания паров топлива.

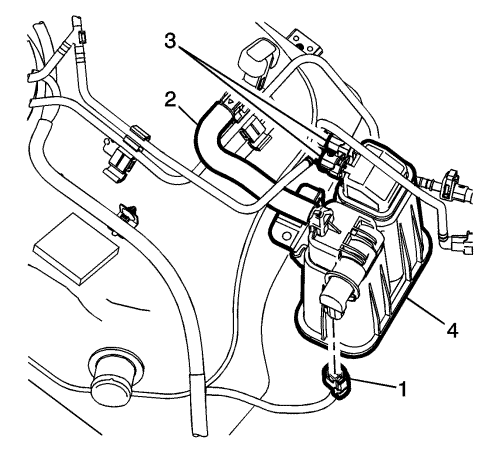

2. Отсоедините электрический разъем электромагнитного клапана продувки адсорбера (1).
3. Отсоедините воздушный шланг (2) адсорбера системы улавливания паров топлива.
4. Отсоедините трубки (3) от адсорбера системы улавливания паров топлива. См. Обслуживание пластмассового быстросъемного разъема
5. Снимите адсорбер системы улавливания паров топлива (4).

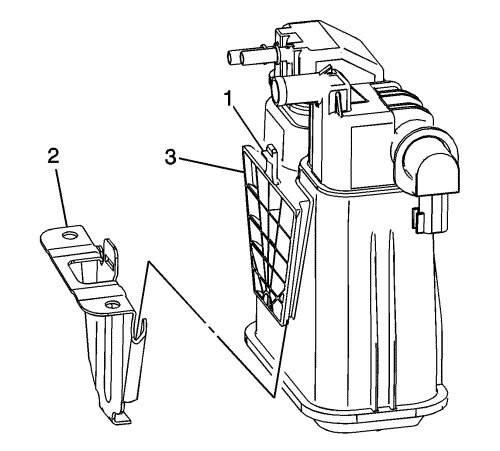

6. Отожмите фиксатор (1) и снимите адсорбер (2).

1. Установите адсорбер (3) системы улавливания паров топлива на кронштейн (2) до защелкивания фиксатора (1).



2. Установите адсорбер (4) системы улавливания паров топлива на место.
3. Подключите трубки (3) к адсорберу системы улавливания паров топлива. См. Обслуживание пластмассового быстросъемного разъема
4. Присоедините воздушный шланг (2) адсорбера системы улавливания паров топлива.
5. Подключите электрический разъем электромагнитного клапана продувки адсорбера (1).



6. Вкрутите крепления (1) кронштейна адсорбера и затяните их моментом 10 Н·м (89 фунто-дюймов).
