Крышка корпуса регулирующего клапана Замена

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF  → LCU,LDE .
2. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
3. Снять нижнюю крышку проема облицовки переднего бампера. См. Замена нижней крышки проема облицовки переднего бампера .
4. Снять внутренний передний удлинитель вкладыша передней колесной арки. См. Замена внутреннего переднего удлинителя вкладыша передней колесной арки .
5. Слейте жидкость из коробки передач.

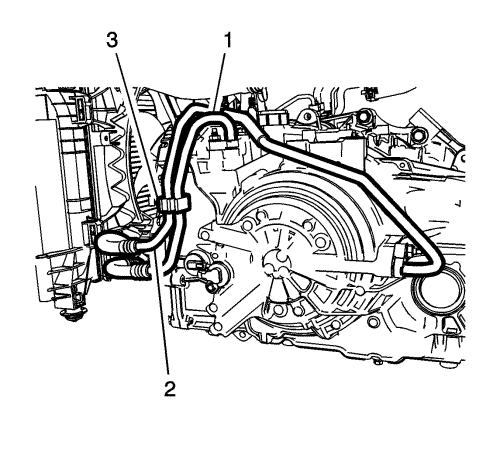

6. Снять впускной (1) и выпускной (2) шланги маслоохладителя с держателя (3) на крышке блока управляющих клапанов.



7. Отсоединить электрический разъем (1) модуля управления коробкой передач на блоке управляющих клапанов, а затем освободить из зажима жгут проводов с крышки.



8. Извлечь болты (1) крышки блока управляющих клапанов коробки передач.
9. Снять крышку блока управляющих клапанов (2).
10. Снять прокладку крышки блока управляющих клапанов (3).

Осторожно: При снятии уплотнения следует придерживать управляющий электромагнитный клапан за область вокруг разъема. Слишком большое усилие может повредить внутренние электрические контакты.

11. Снять уплотнение отверстия для разъема электропроводки крышки блока управляющих клапанов (4).
12. Удалить все следы материала старой прокладки. Очистить поверхности картера коробки передач и крышки блока управляющих клапанов, контактировавшие с прокладкой.

1. Установить уплотнение (4) отверстия для разъема электропроводки крышки блока управляющих клапанов.
2. Установить прокладку (3) крышки блока управляющих клапанов на крышку.
3. Установить крышку (2) блока управляющих клапанов.
4. Ввернуть от руки болты (1) крышки блока управляющих клапанов.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".





Примечание: Ввернуть все болты и шпильки крышки блок управляющих клапанов от руки, а затем по очереди затянуть все болты и шпильки требуемым моментом.

5. Ввернуть болты крышки блока управляющих клапанов коробки передач. Затянуть болты по порядку с моментом затяжки 12 Н·м (106 фунт дюйм).



6. Подсоединить электрический разъем (1) модуля управления коробкой передач на блоке управляющих клапанов, а затем зафиксировать в зажиме жгут проводов на крышке.
7. Поднять автомобиль.



8. Установить впускной (1) и выпускной (2) шланги маслоохладителя на держателе (3) на крышке блока управляющих клапанов.
9. Установить внутренний передний удлинитель вкладыша передней колесной арки. См. Замена внутреннего переднего удлинителя вкладыша передней колесной арки .
10. Установить нижнюю крышку проема облицовки переднего бампера. См. Замена нижней крышки проема облицовки переднего бампера .
11. Залейте в коробку передач жидкость соответствующего типа.
12. Проверьте уровень трансмиссионной жидкости. См. Проверка состояния и уровня масла в коробке передач .
13. Опустить автомобиль.
14. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV,LSF  → LCU,LDE .
15. Проверить, нет ли утечек.
