Замена топливной форсунки

Специальный инструмент

ch-807 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент .

1. Отсоедините отрицательный кабель от аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
2. Снять трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
3. Отсоединить жгут проводов от:

3.1.	Клапан продувки системы улавливания паров бензина

3.2.	Топливные форсунки

3.3.	Датчик абсолютного давления в коллекторе

4. Подставьте подходящую емкость для сбора вытекающего топлива.

Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

5. Сбросить давление топлива. См. Понижение давления топлива .

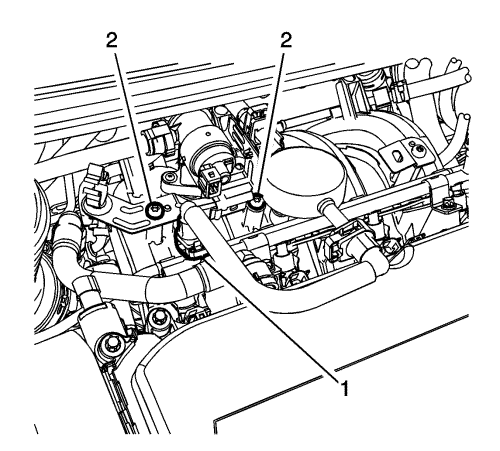

6. Отсоедините подающий топливопровод (1). См. Обслуживание пластмассового быстросъемного разъема .
7. Установите заглушку ch-807 в подающий топливопровод.
8. Отвернуть 2 болта (2) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
9. Уберите в сторону электромагнитный клапан продувки адсорбера системы улавливания паров топлива и кронштейн.

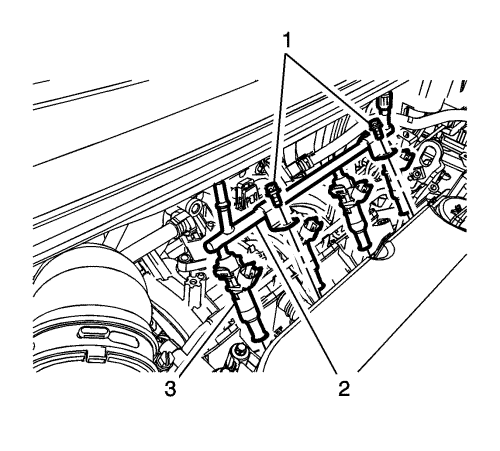

10. Отвернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива.
11. Снять трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (3) с впускного коллектора.
12. Снимите 4 уплотнительных кольца топливных форсунок.

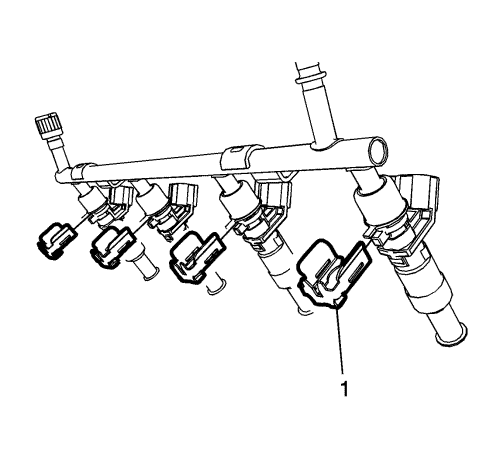

13. Снять фиксатор топливной форсунки (1).
14. Демонтируйте топливные форсунки.

Примечание: Установить новые уплотнительные кольца топливных форсунок, нанести силиконовую смазку на уплотнительные кольца форсунок системы распределенного впрыска топлива.

1. Установить фиксатор топливной форсунки (1).

Примечание: Нанести силиконовую смазку на уплотнительные кольца топливных форсунок

2. Установите 4 новых уплотнительных кольца топливных форсунок.



3. Установить трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (3) на впускной коллектор .

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Завернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива и затянуть их с моментом затяжки 8 Н·м (71 фунт-дюйм).



5. Завернуть 2 болта (2) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина и затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
6. Снять заглушку ch-807.
7. Подсоединить быстросъемную муфту к подающему топливопроводу (1).
8. Подсоединить жгут проводов к:

8.1.	Клапан продувки системы улавливания паров бензина

8.2.	Топливные форсунки

8.3.	Датчик абсолютного давления в коллекторе

9. Установите трубку принудительной вентиляции картера. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
10. Подсоединить отрицательный провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF  → LCU,LDE .
