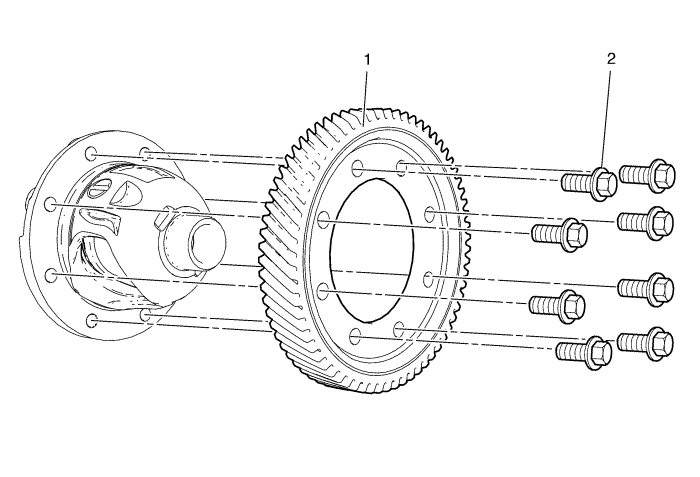

1

Коронная шестерня переднего дифференциала

2

Болт ведомой шестерни переднего дифференциала (кол-во: 8 шт.)

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Внимание См. Предупреждение о резьбовых соединениях с затяжкой до предела текучести в разделе "Введение".

Процедура

Вставить НОВЫЕ болты. ЗАПРЕЩАЕТСЯ использовать старые болты.

Примечание: Зажать ведомую шестерню переднего дифференциала в верстачных тисках, используя подкладки.

Затянуть
70 Н·м + 20° + 30° (52 фунт футов + 20° + 30°)

Специальный инструмент

en-45059 Измеритель угла

1

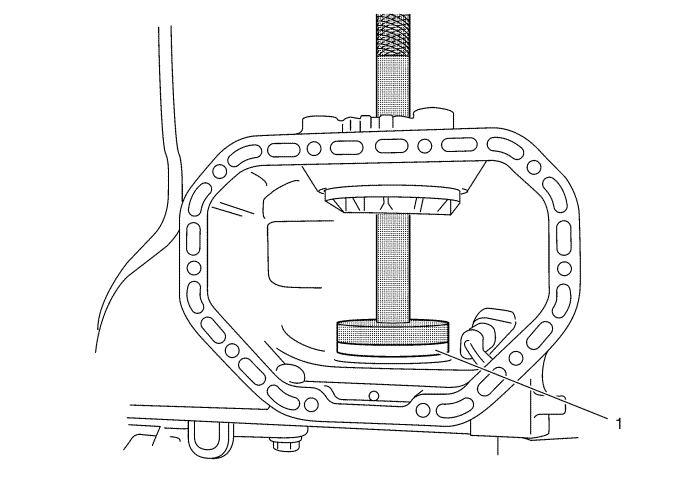

Подшипник узла переднего дифференциала (кол-во: 2 шт.)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1

Подшипник переднего дифференциала

Процедура

Поместить корпус переднего дифференциала в пресс и установить подшипник переднего дифференциала с помощью оправки для запрессовки dt-451-2 и инструмента для демонтажа dt-304.

Специальный инструмент

1

Уплотнительное кольцо вала привода переднего колеса

Процедура

Обеспечить опору для корпуса переднего дифференциала с помощью оправки для запрессовки ch-500-2 и установить уплотнительное кольцо ведущей полуоси переднего колеса с помощью установочного бородка dt-446.

Специальный инструмент

1

Подшипник переднего дифференциала

Процедура

Поместите наружное кольцо регулятора подшипника переднего дифференциала в пресс и установите подшипник переднего дифференциала с помощью оправки для запрессовки dt-451-2 и приспособления для извлечения dt-304.

Специальный инструмент

1

Уплотнительное кольцо вала привода переднего колеса

Процедура

Обеспечьте опору для наружного кольца регулятора подшипника переднего дифференциала с помощью оправки для запрессовки ch-466-2 и установите уплотнительное кольцо ведущей полуоси переднего колеса с помощью установочного бородка dt-446.

Специальный инструмент
