| Таблица 1: | Снятие шестерни 1-ой передачи |
| Таблица 2: | Снятие блокирующих колец 1-ой передачи |
| Таблица 3: | Снятие стопорного кольца ступицы синхронизатора 1-ой и 2-ой передачи |
| Таблица 4: | Снятие ступицы синхронизатора 1-ой и 2-ой передачи и шестерни 2-ой передачи |
| Таблица 5: | Снятие подшипника 2-ой передачи |
| Таблица 6: | Снятие третьей передачи. |
| Таблица 7: | Снятие стопорного кольца ступицы синхронизатора 3-ей и 4-ой передачи |
| Таблица 8: | Снятие упорной шайбы 3-ей и 4-ой передачи |
| Таблица 9: | Снятие ступицы синхронизатора 3-ей и 4-ой передачи и шестерни 4-ой передачи |
| Таблица 10: | Снятие подшипника 4-ой передачи |
Выноска | Название компонента | ||||
|---|---|---|---|---|---|
Предварительная процедураДля выполнения процедуры требуется гидравлический пресс. Подготовить гидравлический пресс к процедуре. | |||||

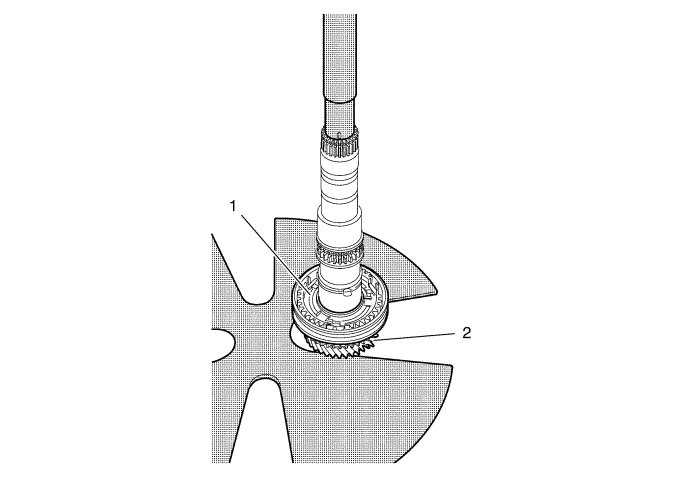

1 | Упорная шайба 1-й передачи Специальный инструмент
| ||||
2 | Шестерня 1-ой передачи | ||||
Выноска | Название компонента |
|---|---|

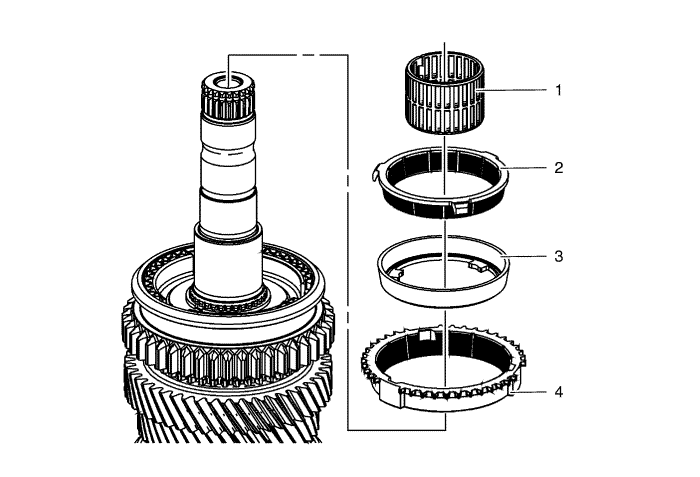

1 | Подшипник 1-ой передачи |
2 | Внутреннее стопорное кольцо первой передачи |
3 | Промежуточное стопорное кольцо первой передачи |
4 | Внешнее стопорное кольцо первой передачи |
Выноска | Название компонента |
|---|---|

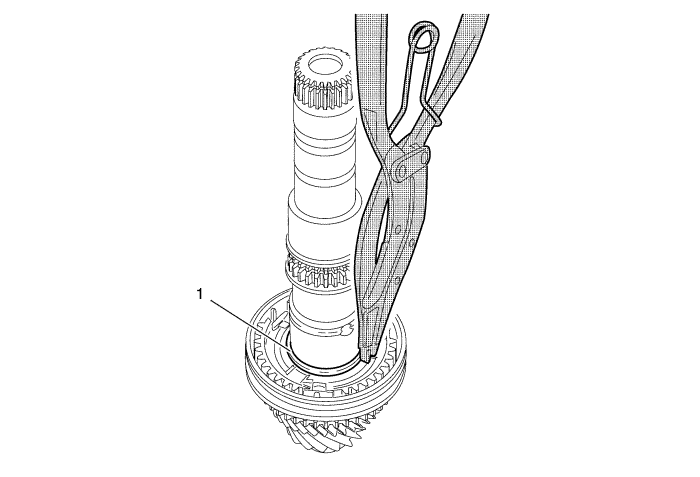

1 | Стопорное кольцо ступицы синхронизатора 1-ой и 2-ой передачи Специальный инструментge-8059 Разжимные щипцы |
Выноска | Название компонента | ||||
|---|---|---|---|---|---|
Предварительная процедураДля выполнения процедуры требуется гидравлический пресс. Подготовить гидравлический пресс к процедуре. | |||||
1 | Вторая передача Специальный инструмент
| ||||
Выноска | Название компонента |
|---|---|

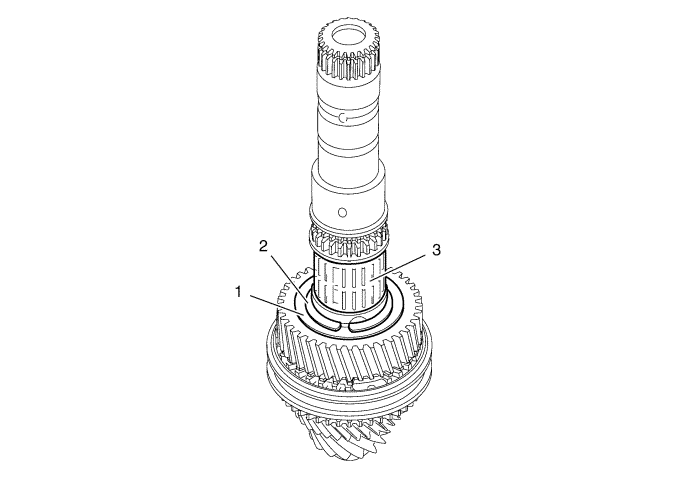

1 | Стопорное кольцо ступицы синхронизатора 1-ой и 2-ой передачи |
2 | Упорная шайба шестерен 2-й и 3-й передач |
3 | Подшипник шестерни 2-й передачи |
Выноска | Название компонента |
|---|---|
1 | Третья передача |
2 | Подшипник шестерни 3-й передачи |
Выноска | Название компонента |
|---|---|
1 | Стопорное кольцо ступицы синхронизатора 3-ей и 4-ой передачи Специальный инструментge-8059 Разжимные щипцы |
Выноска | Название компонента |
|---|---|
1 | Стопорное кольцо ступицы синхронизатора 3-ей и 4-ой передачи Специальный инструментge-8059 Разжимные щипцы |
Выноска | Название компонента | ||||
|---|---|---|---|---|---|
Предварительная процедураДля выполнения процедуры требуется гидравлический пресс. Подготовить гидравлический пресс к процедуре. | |||||
1 | Ступица синхронизатора 3-ей и 4-ой передачи Специальный инструмент
| ||||
2 | Четвертая передача | ||||
Выноска | Название компонента |
|---|---|
1 | Подшипник 4-й передачи |
