Aveo_Sonic

Демонтаж коленвала и подшипников

Специальный инструмент

en-571-b Циферблатный индикатор

Эквивалентные местные инструменты см. Специальный инструмент .

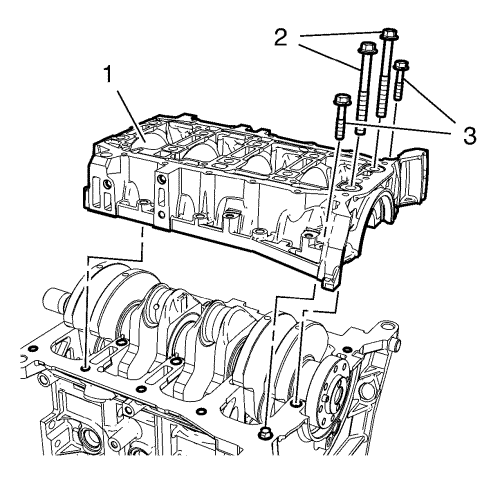

1. Отвернуть 10 болтов М8 (3) нижнего картера.
2. Отвернуть 10 болтов М10 (2) нижнего картера.

Примечание: Аккуратно отсоединить блок цилиндров, используя подходящий инструмент. Старайтесь не повредить уплотнительные поверхности.

3. Снять нижний картер (1).




Примечание: Проверка проводится с установленными в блок цилиндров подшипниками-вкладышами коленчатого вала и со снятым маховиком. Коленчатый вал устанавливают в блок цилиндров, не закрепляя его окончательно.

4. Установить циферблатный индикатор en-571-b (2) с кронштейном (1) на блок цилиндров со стороны приводного ремня газораспределительного механизма.

Примечание: Если величина осевого зазора коленчатого вала не соответствует допустимому осевому зазору, прошлифовать седло картера и использовать подходящие упорные подшипники с размером выше номинального. Упорные подшипники с размером выше номинального см. в Механические параметры двигателя : Дизельный двигатель 1.3L LSF  → Дизельный двигатель 1.3L LDV .

5. Измерьте осевой люфт коленвала. Допустимый осевой зазор указан в Механические параметры двигателя : Дизельный двигатель 1.3L LSF  → Дизельный двигатель 1.3L LDV .




Примечание:  Пометить установочное положение. Отложить их в сторону в порядке разборки.

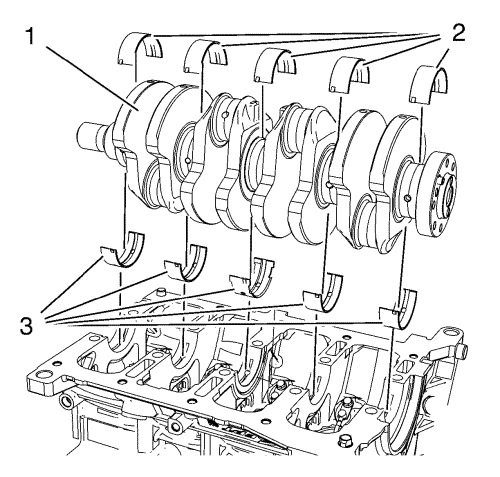

6. Извлечь 5 нижних подшипников (2) коленчатого вала из картера.
7. Снять коленчатый вал (1).

Примечание: Пометить установочное положение. Отложить их в сторону в порядке разборки.

Средний коренной подшипник коленчатого вала имеет также упорный подшипник.
8. Снять 5 верхних коренных подшипников коленвала (3).
