Демонтаж кожуха распредвала

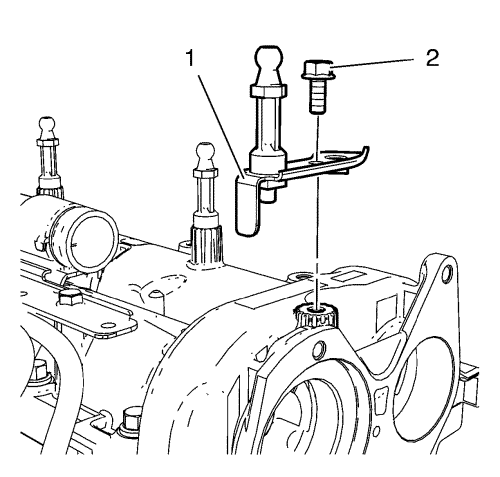

1. Отвернуть болт (2) крепления кронштейна жгута проводов модуля управления двигателем.
2. Снять с левой стороны кронштейн (1) жгута проводов модуля управления двигателем.

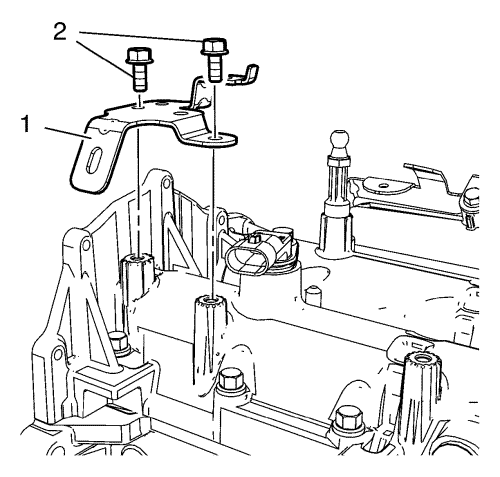

3. Отвернуть 2 болта (2) крепления кронштейна жгута проводов модуля управления двигателем.
4. Снять с правой стороны кронштейн (1) жгута проводов модуля управления двигателем.

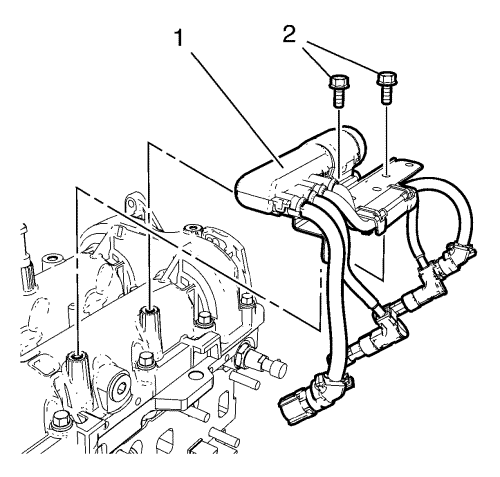

5. Отвернуть 2 болта (2) крепления кронштейна жгута проводов свечей накаливания.
6. Снять кронштейн (1) жгута проводов свечей накаливания.




Примечание: Следует обратить внимание, что болты имеют разную длину.

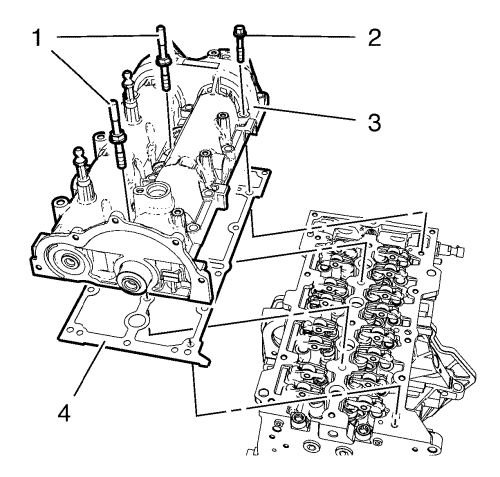

7. Отвернуть 16 болтов (2) корпуса распределительного вала.
8. Отвернуть 2 шпильки (1) корпуса распределительного вала.
9. Снимите кожух распредвала (3).
10. Снимите прокладку кожуха распредвала (4).
