Демонтаж топливной форсунки
Специальный инструмент
• ge-328-b Скользящий выбиватель
• en-48559 Защитные колпачки топливных форсунок
Эквивалентные местные инструменты см. Специальный инструмент .

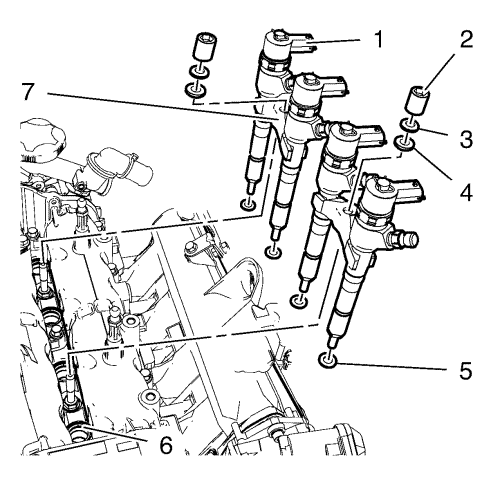

Отвернуть 2 гайки (2) кронштейна топливной форсунки.
Снять 2 конические шайбы (3) топливной форсунки.
Снять 2 сферические шайбы (4) топливной форсунки.
Снять 4 топливные форсунки (1) с 2 кронштейнами (7) топливных форсунок.
Примечание: Форсунки следует снимать только попарно. Если снять форсунки без инструмента не удается, используйте съемник ge-46786 с ударным ползуном en-328-b .
Снять 4 уплотнительных кольца топливных форсунок (5).
Закрыть сопла форсунок защитными колпачками en-48559 .
Снять 4 прокладки (6) топливных форсунок с корпуса распредвала.
