Кодировка цилиндра замка передней боковой двери -- Несвободное вращение колес
В цилиндре дверного замка используются 8 из 8 позиций вырезов ключа. Положения запорных штифтов смещены в одну или другую сторону, 4 на одной стороне и 4 на другой, они не самофиксирующиеся и не защелкивающиеся.
Примечание: Все цилиндры замков для ключей с боковой нарезкой имеют зажимы справа и слева. Положение зубцов зажима позволяет определить, где правая, а где левая сторона. На иллюстрациях к данной операции видно, что правые зажимы расположены сверху, а левые - внизу. Все зажимы маркированы как 1R, 1L, 2R или 2L. Число обозначает глубину паза, а буква - правую или левую сторону.

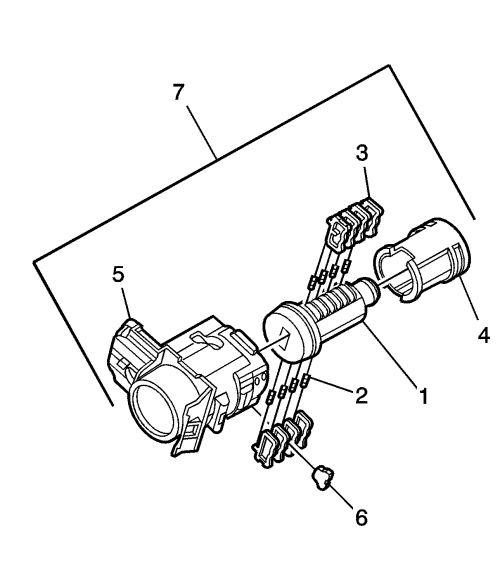

Удерживайте цилиндр дверного замка (1) так, чтобы 4 гнезда под пружины штифтов были обращены вверх, гнездом, ближайшим к головке цилиндра.
Вставьте пружины зажима (2) в стаканы под пружины 4. На этой стороне используются левые запорные штифты.
Установите запорный штифт (3) для первой позиции выреза ключа в гнездо, ближайшее к передней части цилиндра замка. Вставьте остальные штифты в гнезда позиций вырезов ключа 3, 5 и 7 согласно коду ключа в аналогичной процедуре. Прижмите штифты на место, чтобы зафиксировать их.
Проверьте правильность нагрузки на зажимы, вставив ключ в цилиндр. Все зажимы должны выровняться относительно корпуса цилиндра замка.
Поверните цилиндр так, чтобы сторона с 4-мя гнездами пружин штифтов была обращена вверх. На этой стороне используются правые запорные штифты.
Вставьте пружины зажима в стаканы под пружины 4.
Первый штифт, который ближе всего к передней части цилиндра замка, который вставляется первым, будет вырезом ключа во второй позиции, вторым номером в коде замка. Установите остальные штифты в позиции вырезов ключа 4, 6 и 8. Прижмите штифты на место, чтобы зафиксировать их.
Проверьте правильность нагрузки на зажимы, вставив ключ в цилиндр. Все зажимы должны выровняться относительно корпуса цилиндра замка.
Вставьте ключ и нанесите по диаметру небольшое количество смазки на корпус цилиндра и поверхности штифтов, а также на головку цилиндра, используя прилагаемую смазку.
Установите гильзу (4) на цилиндр в сборе.
Вставить блок в корпус (5).
После установки цилиндра замка в сборе в корпус (5) установите фиксатор (6) и закрепите фиксатор на месте с помощью небольшого пробойника и молотка, расклепав материал корпуса на открытых концах установленного фиксатора (6).
Вставьте ключ в замок и проверьте замок в работе, чтобы убедиться в том, что сборка выполнена правильно и ключ поворачивается мягко.
