Orlando

Замена блока управляющих электромагнитных клапанов с модулем управления коробкой передач

1. Снимите крышку блока управляющих клапанов коробки передач. См. Крышка корпуса регулирующего клапана Замена : 2.0L Дизельный двигатель LNP  → кроме дизеля 2.0L LNP .



2. Отсоедините электрический разъем датчика частоты вращения вторичного вала (2).
3. Отсоедините электрический разъем датчика положения рычага-избирателя диапазона (3).
4. Отсоедините электрический разъем датчика частоты вращения первичного вала (1).

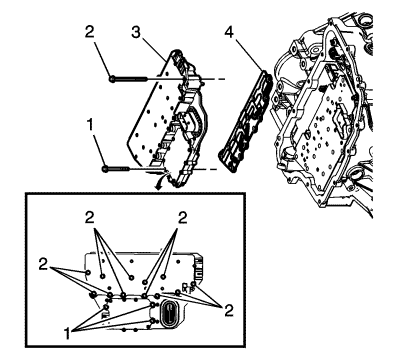

5. Отверните 3 болта блока управляющих клапанов (1) M5 x 40.5.
6. Отверните 12 болтов блока управляющих клапанов (2) M6 x 97.
7. Снимите узел управляющих электромагнитных клапанов (3) с модулем управления коробкой передач.

Осторожно: При снятии или установке пластины фильтра следует проявлять осторожность. В случае повреждения или отсутствия фиксатора пластина фильтра не будет надежно закреплена на блоке управляющих электромагнитных клапанов, результатом чего может стать повреждение или засорение механизма.

8. Снимите пластинчатый фильтр узла управляющих электромагнитных клапанов (4). Выбросите пластинчатый фильтр. Пластинчатый фильтр не подлежит повторному использованию.
9. Осмотрите уплотнения реле давления не предмет повреждений или загрязнения. Замените узел управляющих электромагнитных клапанов, если необходимо.
10. Осмотрите сквозные отверстия для болтов в канальной пластине на предмет повреждений или прожига. Любое повреждение может привести к утечкам. В случае необходимости заменить.

Осторожно: При снятии или установке пластины фильтра следует проявлять осторожность. В случае повреждения или отсутствия фиксатора пластина фильтра не будет надежно закреплена на блоке управляющих электромагнитных клапанов, результатом чего может стать повреждение или засорение механизма.

1. Установите НОВЫЙ пластинчатый фильтр узла электромагнитного клапана управления (4), чтобы не допустить пропусков жидкости через уплотнения.
2. Установите узел управляющего электромагнитного клапана (3) с модулем управления коробкой передач.
3. Вверните от руки болты (1, 2) блока управляющих клапанов.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

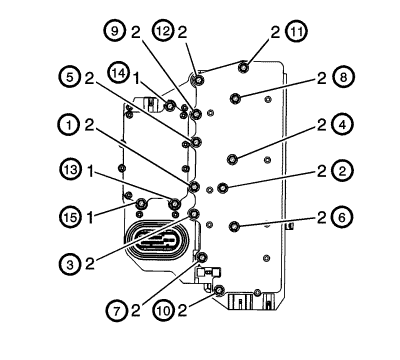

4. Закрепите 12 болтов блока управляющих клапанов (2) M6 x 97 и последовательно затяните их до момента 12 Н·м(106 фунт дюйм).
5. Закрепите 3 болта блока управляющих клапанов (1) M5 x 40.5 и последовательно затяните их до момента 8 Н·м (71 фунт дюйм).
6. Подсоедините электрический разъем датчика частоты вращения первичного вала (1).
7. Подсоедините электрический разъем датчика частоты вращения вторичного вала (2).
8. Установите крышку блока управляющих клапанов трансмиссии. См. Крышка корпуса регулирующего клапана Замена : 2.0L Дизельный двигатель LNP  → кроме дизеля 2.0L LNP .
9. После проведения ремонтных работ см. порядок программирования и настройки в Модуль управления Справочные сведения .
10. Выполните адаптивное обучение параметров переключения коробки передач. См. Адаптивное обучение параметров переключения коробки передач .
