Замена панели приборов в сборе -- Короткий кузов

Примечание: Данная процедура описывается для автомобиля с левосторонним рулевым управлением, техобслуживание автомобиля с правосторонним рулевым управлением происходит таким же путем.

1. Деактивировать систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте блок удлинителя панели передней консоли пола. См. Замена панели надставки передней консоли пола : Короткий кузов → Длинный кузов .
4. Снимите декоративные молдинги стойки лобового стекла. См. Замена декоративного молдинга стойки ветрового стекла : Длинный кузов → Короткий кузов .
5. Демонтируйте блок рулевой колонки. См. Замена рулевой колонки .
6. Снять группу приборов приборной панели в сборе. См. Замена комбинации приборов : Длинный кузов → Короткий кузов .
7. Демонтируйте аудиосистему. См. Аудиосистема, замена : Короткий кузов → Длинный кузов .
8. Снимите блок управления нагревателем и кондиционером. См. Замена управления кондиционером воздуха и нагревателем : Короткий кузов → Длинный кузов .
9. Снимите модуль управления кузовным оборудованием. См. Замена блока управления кузовным оборудованием .
10. При наличии снимите информационный дисплей водителя. См. Замена дисплея водительского информационного центра : Длинный кузов → Короткий кузов .
11. Снять отсек панели приборов. См. Замена отсека панели приборов : Длинный кузов → Короткий кузов .
12. Снимите правый молдинг панели приборов. См. Замена молдинга панели приборов - сторона пассажира : Длинный кузов → Короткий кузов .
13. Снимите правый наружный выпускной воздуховод приборной панели. См. Замена корпуса наружного воздуховыпускного отверстия приборной панели : Короткий кузов .

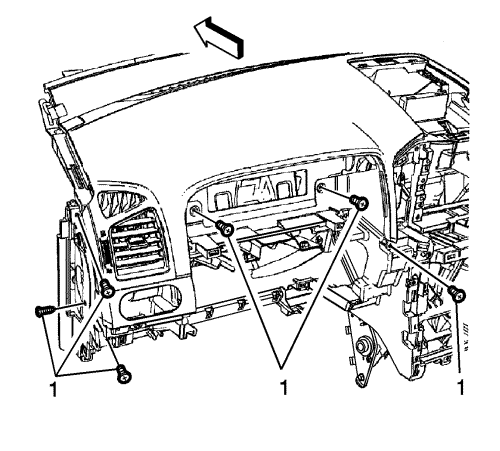

14. Чтобы получить доступ к гайкам за комбинацией приборов открутите нижнюю приборную панель от верхней приборной панели и снимите крепежные винты (1).

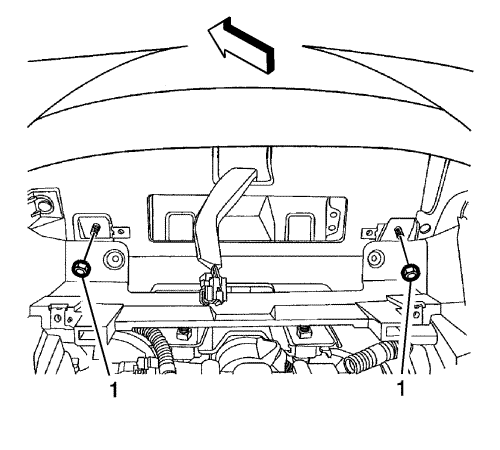

15. Потяните нижнюю приборную панель и снимите крепежные гайки (1) за комбинацией приборов.

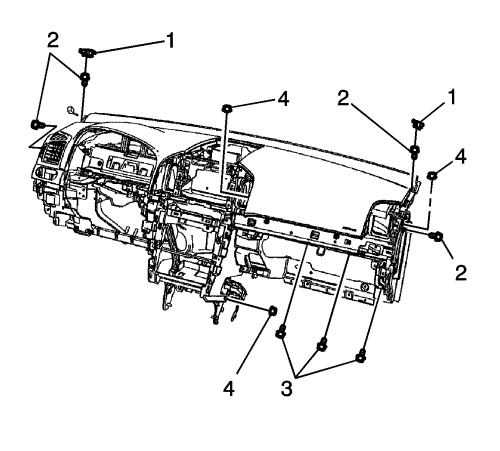

16. Снимите крышки болтов панели приборов (1).
17. Снимите болты (2) и (3) панели приборов.
18. Снять гайки (4) панели приборов.
19. Вместе с помощником снимите с автомобиля блок приборной панели.
20. Как только Вы вынесете блок из автомобиля, установите его на подходящую опору, чтобы исключить повреждения.

1. Установить панель инструментов в автомобиль.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установите винты панели приборов (2) и затяните их с моментом затяжки 23 Н·м (17 фунт- футов).
3. Установите крышки болтов панели приборов (1).
4. Установите винты панели приборов (3) и затяните их с моментом затяжки 10 Н·м (7 фунт- футов).
5. Установите гайки панели приборов (4) и затяните их с моментом затяжки 8 Н·м (71 фунт- дюймов).



6. Установите гайки панели приборов (1) и затяните их с моментом затяжки 8 Н·м (71 фунт- дюймов).



7. Вверните винт крепления приборной панели (1) и затянуть его с моментом затяжки 2 Н·м (18 фунт дюйм)
8. Установите правый наружный выпускной воздуховод приборной панели. См. Замена корпуса наружного воздуховыпускного отверстия приборной панели : Короткий кузов .
9. Установите правый молдинг панели приборов. См. Замена молдинга панели приборов - сторона пассажира : Длинный кузов → Короткий кузов .
10. Установить отсек панели приборов. См. Замена отсека панели приборов : Длинный кузов → Короткий кузов .
11. При наличии установите информационный дисплей водителя. См. Замена дисплея водительского информационного центра : Длинный кузов → Короткий кузов .
12. Установите модуль управления кузовным оборудованием. См. Замена блока управления кузовным оборудованием .
13. Установить блок управления нагревателем и кондиционером. См. Замена управления кондиционером воздуха и нагревателем : Короткий кузов → Длинный кузов .
14. Установить аудиосистему. См. Аудиосистема, замена : Короткий кузов → Длинный кузов .
15. Смонтируйте группу приборов панели приборов в сборе. См. Замена комбинации приборов : Длинный кузов → Короткий кузов .
16. Установите блок рулевой колонки. См. Замена рулевой колонки .
17. Смонтируйте декоративные молдинги стойки лобового стекла. См. Замена декоративного молдинга стойки ветрового стекла : Длинный кузов → Короткий кузов .
18. Смонтируйте блок удлинителя панели передней консоли пола. См. Замена панели надставки передней консоли пола : Короткий кузов → Длинный кузов .
19. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
20. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
21. При необходимости перепрограммируйте систему ОВКВ, аудиосистему и блок управления кузовным оборудованием. См. Модуль управления Справочные сведения .
