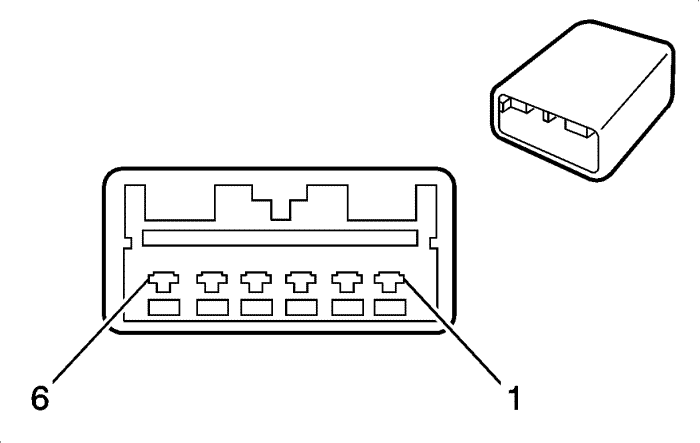

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем oem: 368502-2
• Разъем технического обслуживания: Находится на рассмотрении
• Наименование: 6-контактный, внутренний серия multilock 070 (bk)

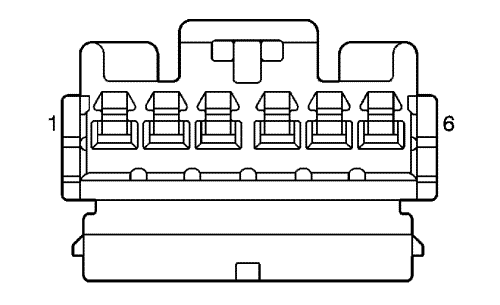

Информация о деталях разъемов

• Тип жгута проводов: Иммобилайзер
• Разъем oem: 368504-2
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов
• Описание: 6-контактный штекер, серия 070 multilock (bk)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5

gy/bk

690

-

Управление реле ламп освещения подножки

1

0,5

gy/bk

690

--

2

0,5

bk

350

--

Заземление

2

0.3

bk

350

--

3

0,5

d-gn

5060

--

Низкоскоростная шина последовательных данных gmlan

3

0.3

d-gn

351

--

4

0.3

bk/wh

351

--

Заземление

4

0.3

vt/ye

351

--

5

0.3

ye

43

--

Напряжение питания дополнительного оборудования

5

0.3

vt/ye

43

--

6

0.3

rd/wh

1740

--

Напряжение на положительной клемме аккумуляторной батареи

6

0.3

vt/ye

1740

--
