Captiva

Начальная страница GMDE Загрузить статическое содержание Загрузить динамическое содержание Справка?

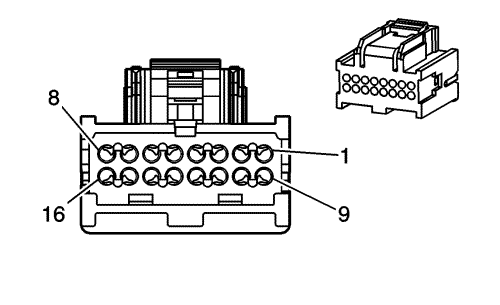

K41 Передний и задний модуль управления системой помощи при парковке X2 (Длинная колесная база с UFR)


1454404

Информация о деталях разъемов

  • Тип жгута проводов: Кузов
  • Разъем oem: 15394149
  • Разъем технического обслуживания: 13504589
  • Описание: 16-контактный гнездный, серия 064 micro-pack (gy)

Информация о деталях контактов

  • Заделанный контакт: 13579976
  • Инструмент для отсоединения: j-38125-21
  • Щуп диагностической проверки: j-35616-64b (l-bu)

K41 Передний и задний модуль управления системой помощи при парковке X2 (Длинная колесная база с UFR)

Палец

Размер

Цвет

Цепь

Функционирование

Опция

1

0,5

pu/wh

5215

Передний парковочный датчик левого угла

--

2

0,5

wh

5216

Передний левый средний датчик парковки

--

3

0,5

pu/bk

5218

Передний правый средний датчик парковки

--

4

0,5

bn/wh

5217

Передний парковочный датчик правого угла

--

5

--

--

--

Не используется

--

6

0.3

bn

5852

Сигнал отключения светодиода системы парковки с задней стороны

--

7

0.3

gy

2555

Сигнал отключения системы парковки с задней стороны

-

8

0.3

l-bu

2380

Сигнал звукового предупреждения системы помощи при парковке сзади

--

9

0,5

og/bk

5214

Низкий опорный сигнал переднего датчика парковки

-

10, 11

--

--

--

Не используется

--

12

0,5

og/bk

5214

Низкий опорный сигнал переднего датчика парковки

--

13

--

--

--

Не используется

--

14

0,5

bk

550

Заземление

--

15

0,5

bk

550

Заземление

--

16

0.3

d-gn/wh

817

Сигнал скорости автомобиля

--
