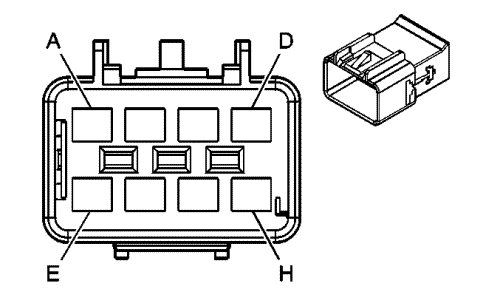

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем oem: 15326925
• Разъем технического обслуживания: 19178181
• Описание: на 8 направления f, серия gt 280, герметичный (bk)

Информация о деталях разъемов

• Тип жгута проводов: Сиденье
• Разъем oem: 15326928
• Разъем технического обслуживания: 15306176
• Описание: 8-контактный m gt 280 серии (bk)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

a

1.25

rd/bn

440

--

Напряжение на положительной клемме аккумуляторной батареи

a

1.25

rd/bn

440

--

b

2

bk

450

--

Заземление

a

1.25

bk

450

--

c

1.25

rd/wh

640

--

Напряжение на положительной клемме аккумуляторной батареи

c

1.25

rd/wh

640

--

d

0.3

bn

41

--

Напряжение "Зажигания 3 Работа"

d

1.25

bn

41

--

e

0.3

tn

1686

-

Управление индикатором низкого обогрева пассажирского сиденья

e

1.25

tn

1686

--

f

0.3

wh/bk

6185

-

Управление индикатором среднего обогрева пассажирского сиденья

f

1.25

wh/bk

6185

--

g

0.3

ye

1685

-

Управление индикатором сильного обогрева пассажирского сиденья

g

1.25

ye

1685

--

h

0.3

d-bu

6180

-

Сигнал поясничного подпора переключателя сиденья пассажира с подогревом

h

1.25

d-bu

6180

--
