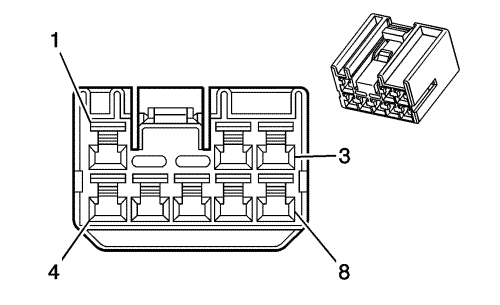

Информация о деталях разъемов

• Тип жгута проводов: Консоль пола
• Разъем oem: 936233-1
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 8-контактный, гнездовой, серия 090 (na)

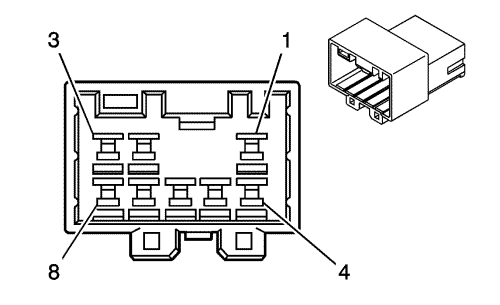

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем oem: 936242-1
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 8-контактный, штырьковый, серия 090 (na)

Информация о деталях контактов

• Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0.3

vt/wh

5839

-

Вспомогательный аудиосигнал слева (2)

1

0.3

vt/wh

5839

--

2

0.3

vt/rd

5841

-

Вспомогательный аудиосигнал справа (2)

2

0.3

vt/rd

5841

--

3

0.3

БЕЗ ИЗОЛЯЦИИ

5842

-

Дополнительный аудиосигнал (2)

3

0.3

БЕЗ ИЗОЛЯЦИИ

5842

--

4

--

--

--

--

Не используется

4

--

--

--

--

5

1.25

ye

443

-

Напряжение питания дополнительного оборудования

5

0.3

ye

443

--

6

1.25

bk

450

--

Заземление

6

0.3

bk

450

--

7

1.25

ye

443

-

Напряжение питания дополнительного оборудования

7

0.3

ye

443

-

8

1.25

bk

450

--

Заземление

8

0.3

bk

450

--
