Captiva |
||||||||
|
|
|
|||||||
|
|

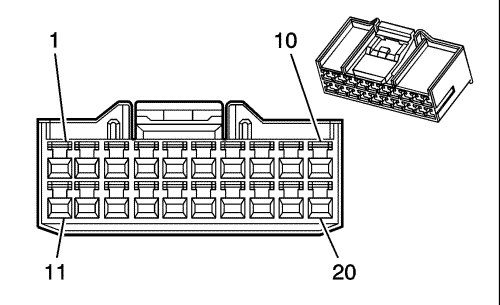

Информация о деталях разъемов

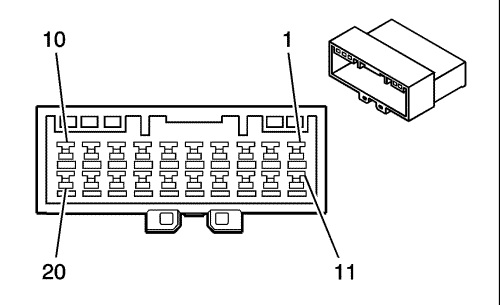

| Информация о деталях разъемов
|
Информация о деталях контактов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Опция | Функционирование | Палец | Размер | Цвет | Цепь | Опция |
|---|---|---|---|---|---|---|---|---|---|---|
1 | -- | -- | -- | -- | Не используется | 1 | -- | -- | -- | -- |
2 | 0.3 | pu | 328 | - | Сигнал выключателя плафона освещения салона | 2 | 0.3 | pu | 328 | -- |
3 | 0,5 | pu | 5059 | utj | Сигнал включения сигнала тревоги от датчика охранной сигнализации | 3 | 0.3 | pu | 5059 | utj |
4 | 2 | bk | 450 | -- | Заземление | 4 | 2 | bk | 450 | -- |
5 | 0,5 | l-gn | 24 | -- | Напряжение питания фонаря заднего хода | 5 | 0,5 | l-gn | 24 | -- |
6 | 0.3 | bn | 4 | ce1 | Напряжение питания дополнительного оборудования | 6 | 0.3 | bn | 4 | ce1 |
7 | 0.3 | l-gn | 482 | ce1 | Сигнал датчика дождя (2) | 7 | 0.3 | l-gn | 482 | ce1 |
8 | 0,5 | gy | 655 | upf | Сигнал микрофона сотового телефона | 8 | 0,5 | gy | 655 | upf |
9 | 0.3 | ye | 343 | cf5 | Напряжение питания дополнительного оборудования | 9 | 0.3 | ye | 343 | cf5 |
10, 11 | -- | -- | -- | -- | Не используется | 10, 11 | -- | -- | -- | -- |
12 | 0,5 | d-gn | 1376 | utj | Сигнал постановки системы сигнализации в дежурный режим | 12 | 0,5 | d-gn | 1376 | utj |
0,5 | d-gn | 1376 | utj | |||||||
13 | 0,5 | rd/wh | 1940 | utj | Напряжение на положительной клемме аккумуляторной батареи | 13 | 0,5 | rd/wh | 1940 | utj |
14 | 0.3 | pk | 239 | dhf | Напряжение зажигания 1 Работа/Пуск | 14 | 0.3 | pk | 239 | dhf |
15 | 0,5 | og | 1732 | - | Опорное напряжение 12 Вольт электронного блока управления (3) | 15 | 0,5 | og | 1732 | -- |
16 | 0,5 | gy/bk | 690 | - | Управление реле ламп освещения подножки | 16 | 0,5 | gy/bk | 690 | -- |
17 | 0.3 | tn | 481 | ce1 | Сигнал датчика дождя (1) | 17 | 0.3 | tn | 481 | ce1 |
18 | 0,5 | БЕЗ ИЗОЛЯЦИИ | 654 | upf | Низкий опорный сигнал микрофона сотового телефона | 18 | 0,5 | БЕЗ ИЗОЛЯЦИИ | 654 | upf |
19 | 0,5 | pk | 5068 | utj | Сигнал отключения выключателя датчика охранной сигнализации | 19 | 0,5 | pk | 5068 | utj |
20 | 1.25 | rd/wh | 2340 | cf5 | Напряжение на положительной клемме аккумуляторной батареи | 1 | 1.25 | rd/wh | 2340 | cf5 |
