Captiva |
||||||||
|
|
|
|||||||
|
|

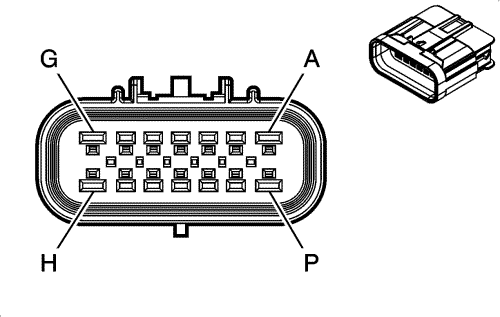

Информация о деталях разъемов
| Информация о деталях разъемов
|
Информация о деталях контактов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Опция | Функционирование | Палец | Размер | Цвет | Цепь | Опция |
|---|---|---|---|---|---|---|---|---|---|---|
a | 3.0 | rd/bn | 440 | -- | Напряжение на положительной клемме аккумуляторной батареи | a | 3.0 | rd/bn | 440 | -- |
b | 0,5 | bu/vt | 1134 | - | Сигнал переключателя стояночного тормоза | b | 0,5 | bu/vt | 1134 | -- |
c | 0,5 | gy/rd | 7684 | - | Опорное напряжение переключателя включения стояночного тормоза | c | 0,5 | gy/rd | 7684 | -- |
d | 0,5 | bn | 6107 | - | Сигнал переключателя включения стояночного тормоза | d | 0,5 | bn | 6107 | -- |
e | 0,5 | bu/bk | 6108 | - | Сигнал переключателя выключения стояночного тормоза | e | 0,5 | bu/bk | 6108 | -- |
f | 0,5 | ye/rd | 7683 | - | Опорное напряжение переключателя выключения стояночного тормоза | f | 0,5 | ye/rd | 7683 | -- |
g | 0,5 | ye | 1492 | - | Напряжение питания переключателя стояночного тормоза | g | 0,5 | ye | 1492 | -- |
h | 0,5 | bk | 50 | -- | Заземление | h | 0,5 | bk | 50 | -- |
j | 0,5 | wh/bu | 5986 | -- | Активна передача последовательных данных | j | 0,5 | wh/bu | 5986 | -- |
k | 0,5 | bu | 2500 | -- | Высокоскоростная шина последовательных данных gmlan (+) (1) | k | 0,5 | bu | 2500 | -- |
l | 0,5 | wh | 2501 | -- | Высокоскоростная шина последовательных данных gmlan (-) (1) | l | 0,5 | wh | 2501 | -- |
m | 0,5 | bu | 2500 | -- | Высокоскоростная шина последовательных данных gmlan (+) (1) | m | 0,5 | bu | 2500 | -- |
n | 0,5 | wh | 2501 | -- | Высокоскоростная шина последовательных данных gmlan (-) (1) | n | 0,5 | wh | 2501 | -- |
p | -- | -- | -- | -- | Не используется | p | -- | -- | -- | -- |
