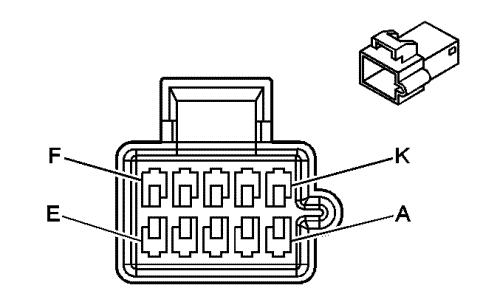

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем oem: 12064769
• Разъем технического обслуживания: 12101762
• Описание: 10-контактный внутренний metri-pack, серия 150 (na)

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем oem: 12064770
• Разъем технического обслуживания: 12101823
• Описание: 10-контактный, штыревой, metri-pack, серия 150 (na)

Информация о деталях контактов

• Заделанный контакт: 13575464
• Инструмент для отсоединения: j-38125-12a
• Щуп диагностической проверки: j-35616-14 (gn)

Информация о деталях контактов

• Заделанный контакт: 13575462
• Инструмент для отсоединения: j-38125-12a
• Щуп диагностической проверки: j-35616-3 (gy)

a

0,5

wh

5065

--

Напряжение питания обмотки реле стоп-сигналов

a

0,5

wh

5065

--

b

--

--

--

--

Не используется

b

--

--

--

--

c

0.3

bn/wh

6724

Удлиненная колесная база

Сигнал выключателя насоса омывателя фар

c

0.3

bn/wh

6724

Удлиненная колесная база

0.3

pu

1319

Короткая колесная база с t4f

k-линия последовательной передачи данных двигателя/аудиосистемы

0.3

pu

1319

Короткая колесная база с t4f

d

0,5

d-gn

1795

u88

Правый суб-НЧ динамик (+)

d

0,5

d-gn

1795

u88

e

--

--

--

--

Не используется

e

--

--

--

--

f

0,5

d-bu

658

Длинная колесная база с upf

Голосовой сигнал сотового телефона

f

0,5

d-bu

658

Длинная колесная база с upf

g

0,5

БЕЗ ИЗОЛЯЦИИ

659

Длинная колесная база с upf

Низкий опорный голосовой сигнал сотового телефона

g

0,5

БЕЗ ИЗОЛЯЦИИ

659

Длинная колесная база с upf

h

0.3

pu

333

-

Сигнал датчика уровня тормозной жидкости

h

0,5

pu

333

--

j

0,5

l-bu/bk

315

u88

Правый суб-НЧ динамик (-)

j

0,5

l-bu/bk

315

u88

k

0.3

ye

1977

t79

Управление реле заднего противотуманного фонаря

k

0.3

ye

1977

t79
