Captiva |
||||||||
|
|
|
|||||||
|

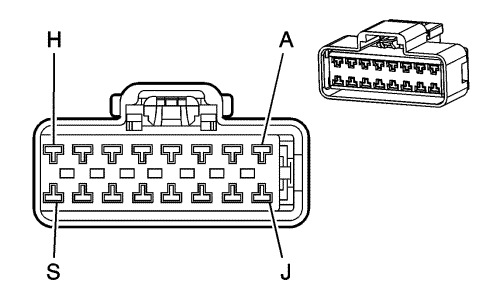

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
a | 1.25 | d-bu | 6189 | Сигнал открывания стеклоподъемника/внутреннего отсека багажника | -- |
b | 1.25 | pu | 169 | Сигнал главного переключателя электрических стеклоподъемников для левого заднего стеклоподъемника вниз | -- |
c | 1.25 | d-gn | 168 | Сигнал главного переключателя электрических стеклоподъемников для левого заднего стеклоподъемника вверх | -- |
d | 1.25 | pu | 171 | Сигнал главного переключателя электрических стеклоподъемников для правого заднего стеклоподъемника вниз | -- |
e | -- | -- | -- | Не используется | -- |
f | 1.25 | l-gn | 170 | Сигнал главного переключателя электрических стеклоподъемников для правого заднего стеклоподъемника вверх | -- |
g | 1.25 | d-bu | 1307 | Напряжение питания дополнительного оборудования | -- |
h | 1.25 | d-bu | 1307 | Сигнал блокировки центрального выключателя стеклоподъемников | -- |
j | 1.25 | tn | 1300 | Сигнал главного переключателя электрических стеклоподъемников для левого переднего стеклоподъемника вверх | -- |
k | 1.25 | gy | 1136 | Сигнал главного переключателя электрических стеклоподъемников для левого переднего стеклоподъемника вниз | - |
l | 1.25 | bk | 550 | Заземление | -- |
m | -- | -- | -- | Не используется | -- |
n | 1.25 | d-bu | 666 | Клавиша правого переднего стеклоподъемника вверх | - |
p | 1.25 | d-gn | 6681 | Сигнал выключателя скоростного управления стеклоподъемником водителя | -- |
r | 1.25 | ye | 643 | Напряжение питания дополнительного оборудования | -- |
s | 1.25 | bn | 667 | Напряжение питания дополнительного оборудования | -- |
