Ведущий вал заднего колеса, замена
Процедура демонтажа
Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

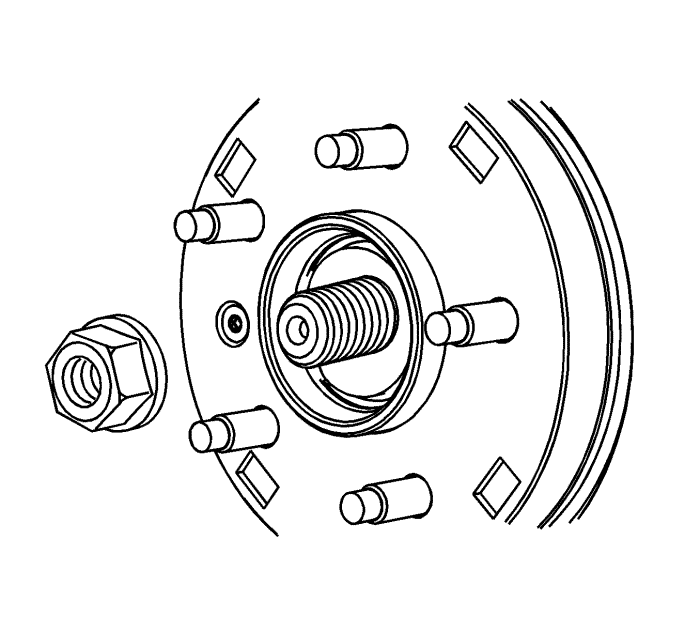

Удалите и выбросьте в отходы гайку ведущего вала заднего колеса. Замените только на НОВЫЙ.

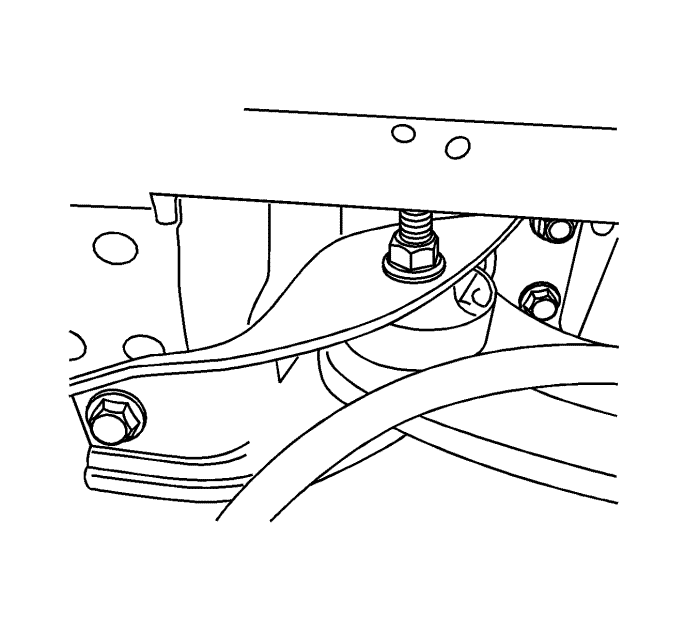

Открутить болты крепления кронштейна продольного рычага подвески к днищу.

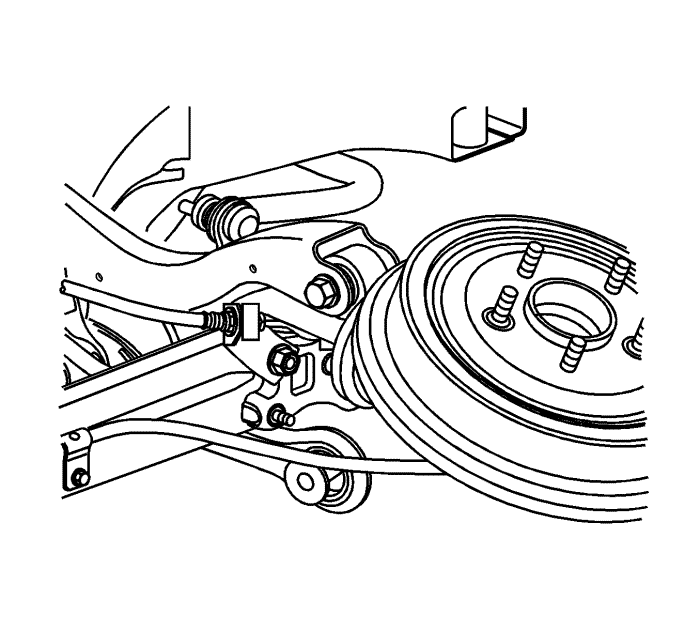

Открутить гайку и болт крепления рычага схождения к поворотному кулаку.

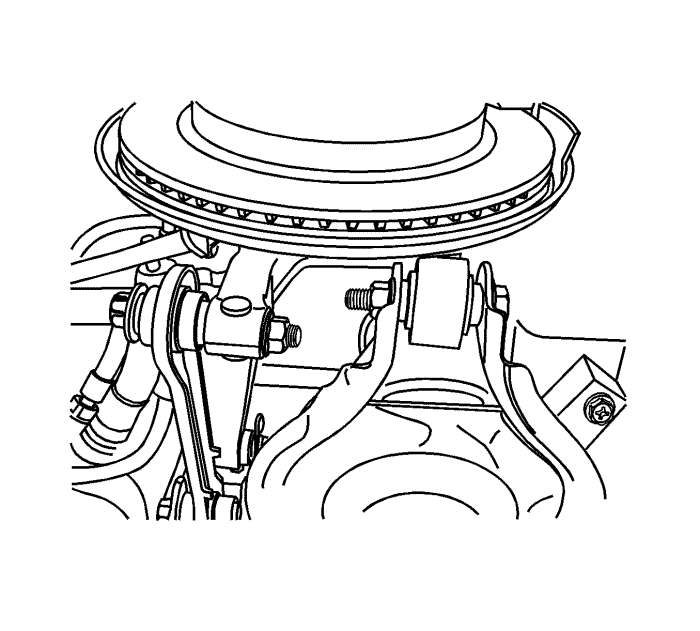

Открутить гайку и болт крепления нижнего рычага подвески к поворотному кулаку.
Примечание: Подпереть полуось, пока она отсоединена от узла ступицы и подшипника колеса, чтобы не допустить повреждения башмаков полуоси.

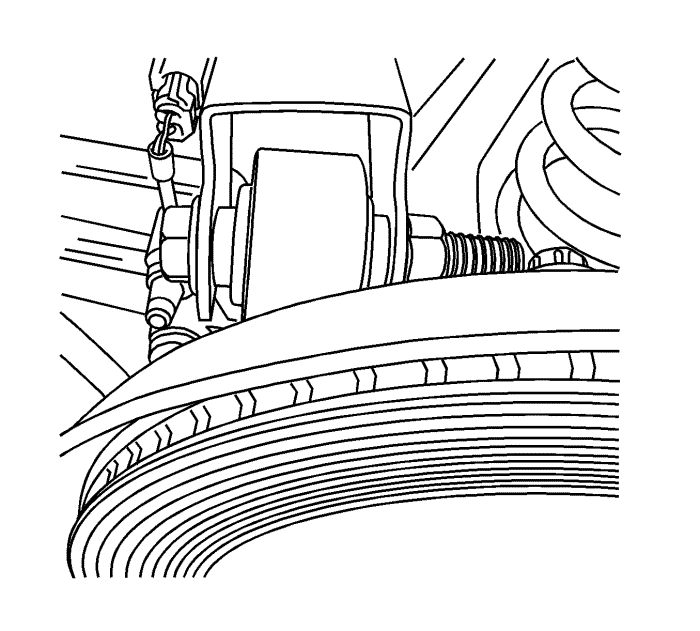

Освободить гайку и болт крепления поворотного кулака к верхнему рычагу подвески. Не снимать гайку и болт.

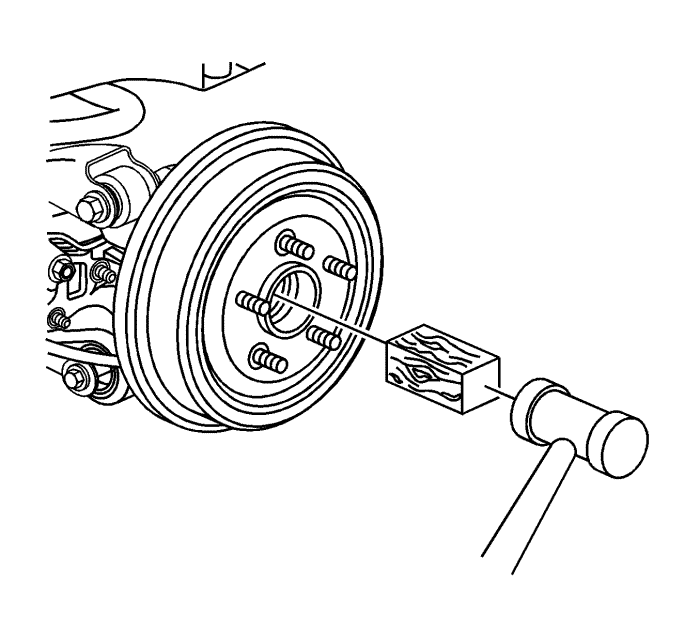

Установить деревянный блок напротив шпинделя полуоси и подбить молотком, чтобы высвободить шпиндель из узла ступицы и подшипника колеса.
Повернуть кулак подвески вверх и подвязать его прочной проволокой или аналогичным средством.
Снять вал привода колес с блока заднего привода (RDM).
Процедура установки
Установите вал привода колес к выходному валу модуля заднего привода (RDM).
Убедитесь в том, что триподное соединение полностью помещено на выходной вал, взявшись за триподное соединение и попробовав потянуть для освобождения с выходного вала.
Повернуть кулак подвески вниз, одновременно направляя шпиндель шарнира равных угловых скоростей (CV) в узел ступицы и подшипника колеса на кулаке подвески.
Руками закрутить новую гайку полуоси.
Внимание Предупреждение о крепежных деталях
Смонтируйте нижний рычаг независимой подвески к болту и гайке кулака и затяните до 180 Н·м (133 фунт фут) .
Смонтируйте кронштейн продольного рычага подвески к болтам днища кузова и затяните до 110 Н·м (81 фунт фут).
Смонтируйте рычаг регулировки схождения колес к гайке и болту кулака и затяните до 160 Н·м (118 фунт фут) .
Затянуть гайку вала привода колес до 320 Н·м (236 фунт фут).
Проверить регулировку углов установки задних колес.
