Captiva

Замена трубы топливного распределителя в системе впрыска топлива - Блок 2 - lf1, lfw

Специальный инструмент

en-49248 Съемник трубы топливного распределителя топливных форсунок в сборе

Эквивалентные местные инструменты см. Специальный инструмент : Диагностические инструменты для дизельных двигателей .

1. Разгрузите давление топливной системы. См. Понижение давления топлива .
2. Снять щиток топливопровода. См. Замена щитка топливопровода : LF1 или LFW .
3. Снять впускной коллектор. См. Впускной коллектор Замена .
4. Снимите промежуточную трубу подачи топлива. См. Замена промежуточной трубки подачи топлива : LF1 или LFW .
5. Снять пенный изолятор с труб топливного распределителя.



6. Снять элементы крепления (1) с правой стороны трубы топливного распределителя.



7. Снять элементы крепления (1) с левой стороны трубы топливного распределителя для обеспечения зазора.



8. При помощи крюка en-49248-4, поднять трубу топливного распределителя (1) в сборе.
9. После того, как труба топливного распределителя будет поднята, снять съемник en-49248.

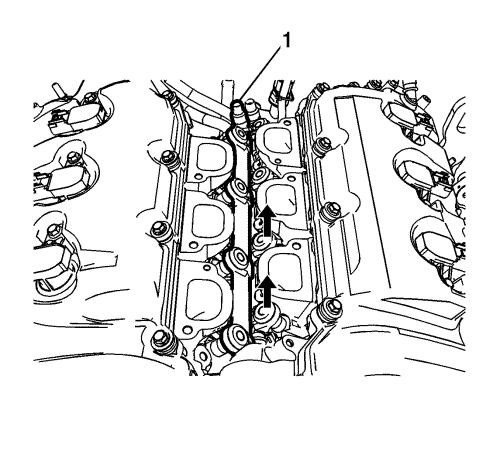

10. Отвести трубу топливного распределителя (1) в заднюю часть двигателя приблизительно на 1 дюйм (25,4 мм) для освобождения отверстия центральной форсунки.

Примечание: Форсунки прямого впрыска топлива необходимо переустанавливать при любом снятии форсунки с трубы топливного распределителя или с головки цилиндра.

11. После снятия трубы топливного распределителя снять топливные форсунки и переустановить их. См. Очистка и осмотр трубы топливного распределителя и форсунок : LF1, LFW или LFX .

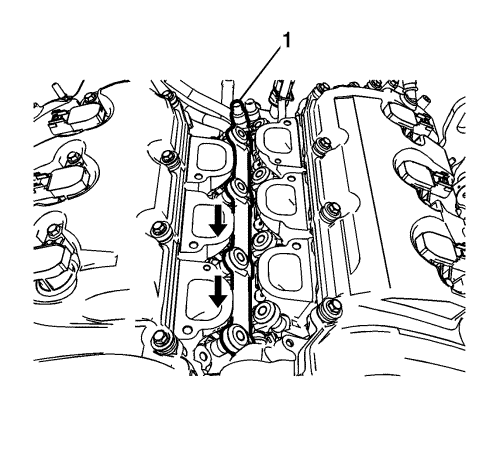

1. Отвести трубу топливного распределителя (1) в переднюю часть двигателя приблизительно на 1 дюйм (25,4 мм) для выравнивания отверстия центральной форсунки.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Затянуть от руки два наружных элемента крепления трубы топливного распределителя для установки форсунок.
3. Завернуть от руки остальной крепеж трубы топливного распределителя.
4. Элементы крепления трубы топливного распределителя затягивать в вышеуказанной последовательности:

4.1.	В первый проход затянуть болты трубы топливного распределителя блока 1 с моментом 12 Н·м (106 фунтов дюйм).

4.2.	В конечный проход затянуть болты трубы топливного распределителя блока 1 с моментом 23 Н·м (17 фунтов фут).

5. Установить промежуточную трубу подачи топлива. См. Замена промежуточной трубки подачи топлива : LF1 или LFW .
6. Проверить, нет ли утечек топлива, действуя по приведенной ниже инструкции:

6.1.	Заглушить двигатель на 2 секунды, затем включить зажигание.

6.2.	На 10 секунд выключить зажигание.

6.3.	Повернуть ключ зажигания в положение ВКЛЮЧЕНО, не включая двигатель.

6.4.	Убедитесь в отсутствии утечек топлива.

7. Установить пенный изолятор на трубы топливного распределителя.
8. Установить впускной коллектор. См. Впускной коллектор Замена .
9. Установить щиток топливопровода. См. Замена щитка топливопровода : LF1 или LFW .
10. Установить крышку на сервисное отверстие со стороны низкого давления топлива.
11. Установить крышку топливного бака.
