Captiva |
||||||||
|
|
|
|||||||
|
|

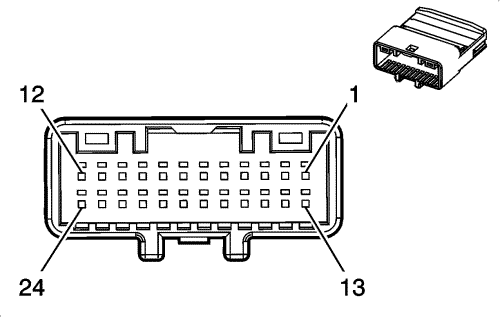

Информация о деталях разъемов

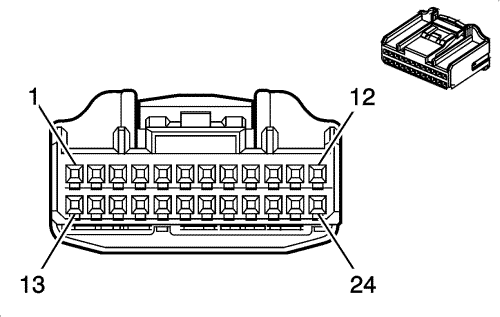

| Информация о деталях разъемов
|
Информация о деталях контактов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Опция | Функционирование | Палец | Размер | Цвет | Цепь | Опция |
|---|---|---|---|---|---|---|---|---|---|---|
1 | 0,5 | bk | 51 | - | "Земля" сигнала | 1 | 0,5 | bk | 51 | -- |
2 | 0,5 | rd | 7150 | - | Переключатель, сигнал | 2 | 0,5 | rd | 7150 | -- |
3 | 0.14 | pk | 7152 | - | Принятые данные rx связной коробки - последовательные данные | 3 | 0.14 | pk | 7152 | -- |
4 | 0.14 | gy | 7156 | - | Принятые данные rx связной коробки + последовательные данные | 4 | 0.14 | gy | 7156 | -- |
5 | 0.14 | vt | 7309 | - | Переданные данные tx связной коробки, последовательные данные | 5 | 0.14 | vt | 7309 | -- |
6 | 0.14 | bk | 7155 | - | Переданные данные tx связной коробки + последовательные данные | 6 | 0.14 | bk | 7155 | -- |
7 | -- | -- | -- | -- | Не используется | 7 | -- | -- | -- | -- |
8 | 0.3 | БЕЗ ИЗОЛЯЦИИ | 5842 | - | Дополнительный аудиосигнал (2) | 8 | 0.3 | БЕЗ ИЗОЛЯЦИИ | 5842 | -- |
9 | 0.3 | vt/rd | 5841 | - | Вспомогательный аудиосигнал справа (2) | 9 | 0.3 | vt/rd | 5841 | - |
10, 11 | -- | -- | -- | -- | Не используется | 10, 11 | -- | -- | -- | -- |
12 | 0,5 | ye | 443 | - | Напряжение питания дополнительного оборудования | 12 | 0,5 | ye | 443 | -- |
13 | 0.14 | gn | 7149 | - | Минусовой выходной сигнал микрофона связной коробки | 13 | 0.14 | gn | 7149 | -- |
14 | 0.14 | ye | 7154 | - | Плюсовой сигнал ot микрофона связной коробки | 14 | 0.14 | ye | 7154 | -- |
15 | 0.14 | og | 7153 | ---- | Напряжение питания при ограниченном токе мобильного телефона | 15 | 0.14 | og | 7153 | ---- |
16 | 0.14 | bu | 7148 | - | Сигнал sndreq мобильного телефона | 16 | 0.14 | bu | 7148 | -- |
17 | 0.14 | bn | 7144 | - | Звуковой минусовой выходной сигнал мобильного телефона | 17 | 0.14 | bn | 7144 | -- |
18 | 0.14 | wh | 7147 | - | Звуковой плюсовой выходной сигнал мобильного телефона | 18 | 0.14 | wh | 7147 | -- |
19 | -- | -- | -- | -- | Не используется | 19 | -- | -- | -- | -- |
20 | 0.3 | vt/wh | 5839 | - | Вспомогательный аудиосигнал слева (2) | 20 | 0.3 | vt/wh | 5839 | - |
21-23 | -- | -- | -- | -- | Не используется | 21-23 | -- | -- | -- | -- |
24 | 0,5 | bk | 450 | -- | Заземление | 24 | 0,5 | bk | 450 | -- |
