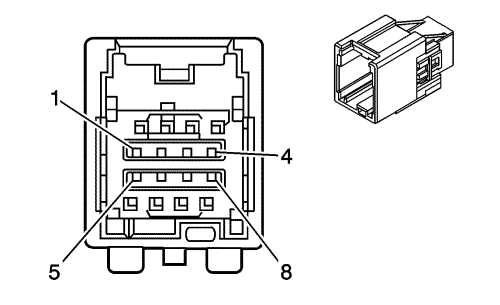

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем oem: 7283-9028-30
• Разъем технического обслуживания: 13576542
• Описание: на 8 направлений, гнездный, серия kaizen yesc (bk)

Информация о деталях разъемов

• Тип жгута проводов: Иммобилайзер
• Разъем oem: 7282-9022-30
• Разъем технического обслуживания: 89047353
• Описание: на 8 направления m, серия 0.64 (BK)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5

d-gn

5060

--

Низкоскоростная шина последовательных данных gmlan

1

0,5

d-gn

5060

--

2

0.3

bk/wh

351

--

Заземление

2

0.3

vt/ye

351

--

3

0.3

ye

43

--

Напряжение питания дополнительного оборудования

3

0.3

vt/ye

43

--

4

0.3

rd/wh

1740

--

Напряжение на положительной клемме аккумуляторной батареи

4

0.3

vt/ye

1740

--

5

0.3

bk/wh

351

kb7

Заземление

5

0.3

bk/wh

351

kb7

6

0.3

pu/wh

5905

kb7

Сигнал положения блокировки зажигания при использовании неопознанного ключа/сдвига блокировки колонки

6

0.3

pu/wh

5905

kb7

7

0,5

bk

350

--

Заземление

7

0,5

bk

350

-

8

0,5

gy/bk

690

-

Управление реле ламп освещения подножки

8

0,5

gy/bk

690

--
