X350 От жгута проводов кузова до жгута проводов водительского сиденья (Длинная колесная база с AH5 или C37)


1467027

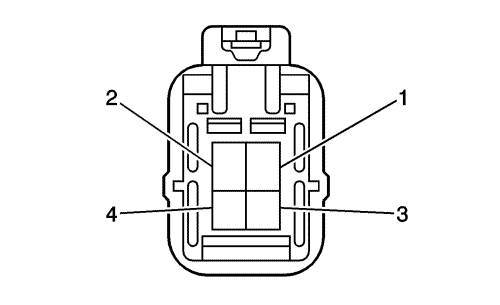

2029536

Информация о деталях разъемов

  • Тип жгута проводов: Кузов
  • Разъем oem: mg610267-5
  • Разъем технического обслуживания: Находится на рассмотрении
  • Описание: 4-контактный гнездный, серия 250 с двойным замком (bk)

Информация о деталях разъемов

  • Тип жгута проводов: Сиденье
  • Разъем oem: Находится на рассмотрении
  • Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
  • Описание: 4-контактный штекер, серия 250 с двойным замком (bk)

Информация о деталях контактов

  • Заделанный контакт: Находится на рассмотрении
  • Инструмент для разблокирования: Находится на рассмотрении
  • Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

  • Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
  • Инструмент для разблокирования: Находится на рассмотрении
  • Щуп диагностической проверки: Находится на рассмотрении

X350 От жгута проводов кузова до жгута проводов водительского сиденья (Длинная колесная база с AH5 или C37)

Палец

Размер

Цвет

Цепь

Опция

Функционирование

Палец

Размер

Цвет

Цепь

Опция

1

0.85

l-bu

1462

c37

Сигнал выключателя подогрева сиденья

1

0.85

l-bu

1462

c37

2

2

rd/wh

440

ah5

Напряжение на положительной клемме аккумуляторной батареи

2

2

rd/wh

440

ah5

3

0.85

bk

450

c37

Заземление

3

0.85

bk

450

c37

4

2

bk

550

ah5

Заземление

4

2

bk

450

ah5
