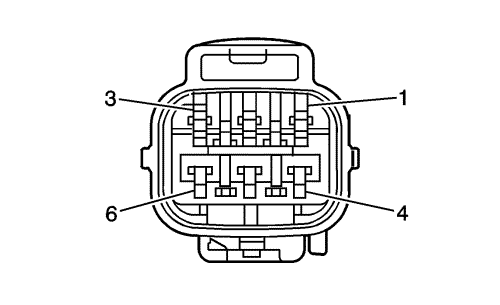

Информация о деталях разъемов

• Тип жгута проводов: Передняя лампа
• Разъем oem: pb625-06027
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 6 направления, гнездный, серия nmwp04f-b, герметичный (bk)

Информация о деталях разъемов

• Тип жгута проводов: Фара
• Разъем oem: Находится на рассмотрении
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 6-контактный, штырьковый, герметичный (bk)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5

bk

150

--

Заземление

1

0,5

bk

150

--

2

0,5

pu

709

--

Напряжение питания лампы левого габаритного фонаря

2

0,5

pu

709

--

3

0,5

d-gn

189

-

Напряжение питания двигателя регулировки наклона света фар

3

0,5

d-gn

189

-

4

1.25

d-gn/wh

711

-

Напряжение питания левой фары дальнего света

4

1.25

d-gn/wh

711

--

5

1.25

ye

712

-

Напряжение питания левой фары ближнего света

5

1.25

ye

712

-

6

1.25

bk

150

--

Заземление

6

1.25

bk

150

--
