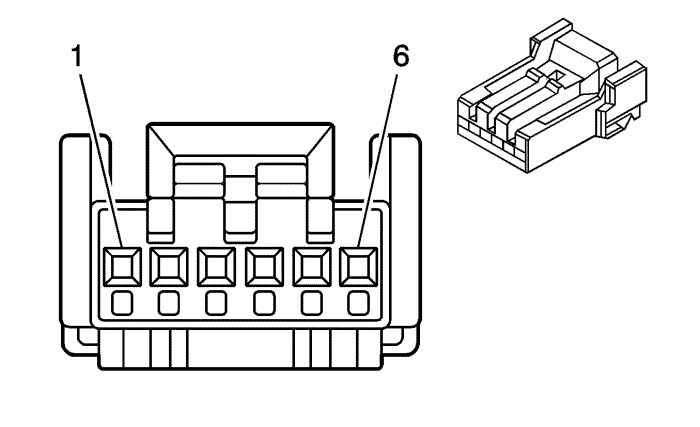

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем oem: il-ag5-6s-s3c1
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 6-контактный гнездный, il5 негерметичный

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0.3

ye

43

Напряжение питания дополнительного оборудования

--

2

0.3

rd/wh

1740

Напряжение на положительной клемме аккумуляторной батареи

--

3

0.3

pk

39

Напряжение зажигания 1 Работа/Пуск

--

4

0.3

wh/bk

1073

Сигнал резистора ключа зажигания

--

5

0.3

wh

530

Напряжение Выключено/Работа/Проворачивание

--

6

--

--

--

Не используется

--
