Captiva |
||||||||
|
|
|
|||||||
|

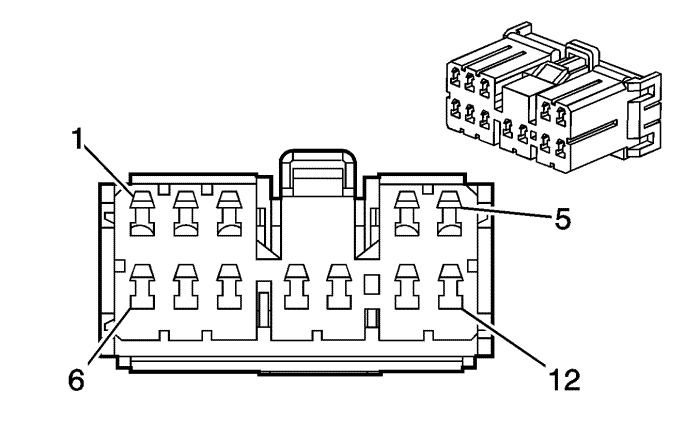

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 1.25 | rd | 6 | Сигнал стоп-сигнала (выход на прицеп) | -- |
2 | 1.25 | bn | 7 | Сигнал габаритного фонаря (выход на прицеп) | -- |
3 | 1.25 | wh | 550 | Заземление | -- |
4 | 0,5 | bn/wh | 5184 | Сигнал габаритного фонаря (вход от системы освещения автомобиля) | -- |
5 | 0,5 | l-bu | 20 | Сигнал стоп-сигнала (вход от системы освещения автомобиля) | -- |
6 | 1.25 | rd/wh | 2840 | Напряжение на положительной клемме аккумуляторной батареи | -- |
7 | 1.25 | gn | 4 | Фонари сигналов поворота - Сигнал вправо (выход на прицеп) | - |
8 | 1.25 | ye | 1 | Фонари сигналов поворота - Сигнал влево (выход на прицеп) | -- |
9 | 0,5 | ye/bk | 5186 | Фонари сигналов поворота - Сигнал влево (вход от системы освещения автомобиля) | -- |
10 | 0,5 | gn/wh | 5187 | Фонари сигналов поворота - Сигнал вправо (вход от системы освещения автомобиля) | -- |
11 | 1.25 | bk | 2 | Сигнал фонаря заднего хода (выход на прицеп) | -- |
12 | 0,5 | l-gn | 24 | Сигнал фонаря заднего хода (вход от системы освещения автомобиля) | -- |
