Captiva |
||||||||
|
|
|
|||||||
|

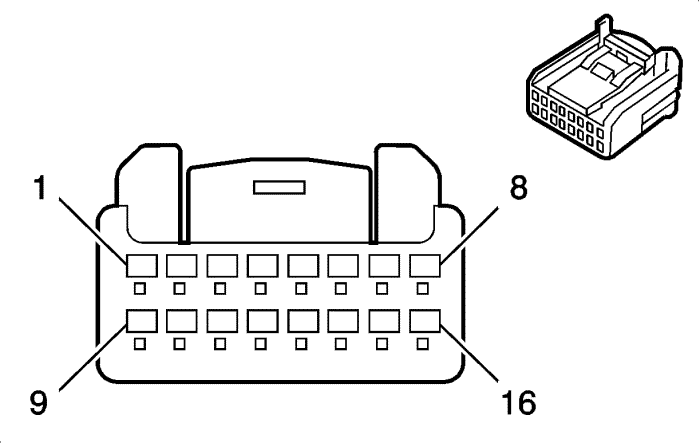

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | -- | -- | -- | Не используется | -- |
2 | 0,5 | bu | 9 | Сигнал динамика bluetooth (-) | -- |
3 | -- | -- | -- | Не используется | -- |
4 | 0.3 | gn | 10 | Сигнал выключателя bluetooth | -- |
5 | 0.3 | wh | 11 | Сигнал микрофона (+) | -- |
6 | 0.3 | pk | 16 | Сигнал режима ВЫКЛЮЧЕНИЯ ЗВУКА радиоприемника | -- |
7 | 0.3 | rd | 3 | Напряжение зажигания 1 | -- |
8 | 0,5 | ye | 1 | Напряжение на положительной клемме аккумуляторной батареи | -- |
9 | -- | -- | -- | Не используется | -- |
10 | 0,5 | bn | 12 | Сигнал динамика bluetooth (+) | -- |
11 | 0.3 | gn/wh | 13 | Сигнал выключателя громкости (+) | -- |
12 | -- | -- | -- | Не используется | -- |
13 | 0.3 | gy | 14 | Сигнал низкого опорного напряжения | -- |
14 | 0.3 | gn/bk | 15 | Сигнал выключателя громкости (-) | -- |
15 | 0,5 | bk | 2 | Заземление | -- |
16 | -- | -- | -- | Не используется | -- |
