Captiva |
||||||||
|
|
|
|||||||
|

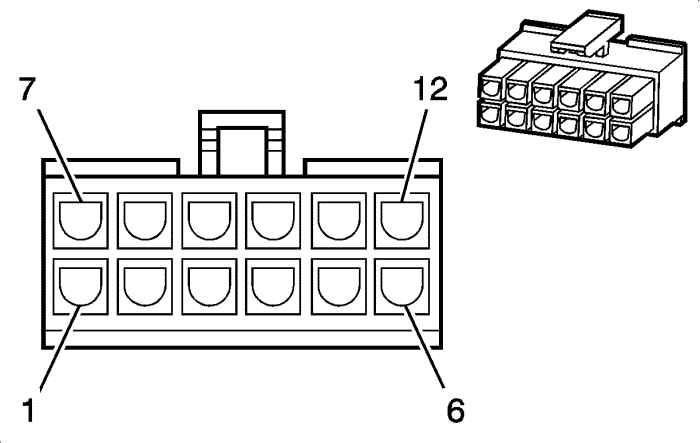

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 0.3 | rd | 3 | Напряжение зажигания 1 | -- |
2 | 0.3 | pk | 16 | Входной сигнал режима ВЫКЛЮЧЕНИЯ звука радиоприемника | -- |
3 | 0,5 | bu | 9 | Входной сигнал динамика bluetooth (-) | -- |
4 | 0,5 | gy/bk | 8 | Выходной сигнал динамика (-) | -- |
5 | 0,5 | gy | 7 | Выходной сигнал динамика (+) | -- |
6 | -- | -- | -- | Не используется | -- |
7 | 0.3 | bk | 2 | Заземление | - |
8 | 0.3 | pk | 4 | Выходной сигнал режима ВЫКЛЮЧЕНИЯ звука радиоприемника | -- |
9 | 0,5 | bn | 12 | Входной сигнал динамика bluetooth (+) | -- |
10 | 0,5 | by/bk | 6 | Входной сигнал динамика радиоприемника (-) | -- |
11 | 0,5 | gy | 5 | Входной сигнал динамика радиоприемника (+) | -- |
12 | -- | -- | -- | Не используется | -- |
