Captiva |
||||||||
|
|
|
|||||||
|

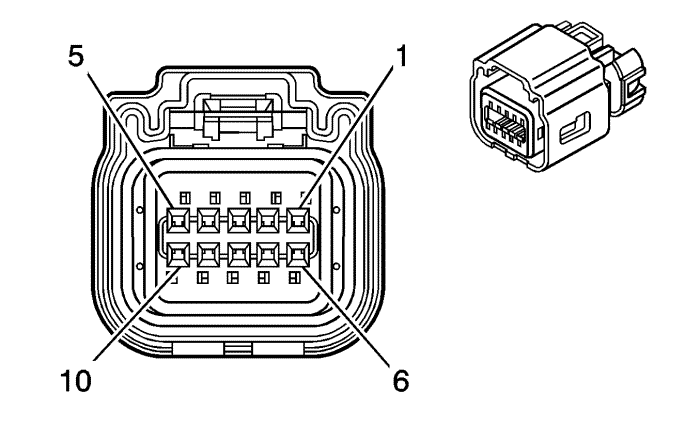

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1-2 | -- | -- | -- | Не используется | -- |
3 | 0,75 | bk | 550 | Заземление | -- |
4 | -- | -- | -- | Не используется | -- |
5 | 0.3 | l-bu | 5986 | Активна передача последовательных данных | -- |
6 | 0,75 | rd/wh | 2140 | Напряжение на положительной клемме аккумуляторной батареи | -- |
7 | -- | -- | -- | Не используется | -- |
8 | 0,5 | tn | 2501 | Высокоскоростная шина последовательных данных gmlan (-) 1 | -- |
9 | 0,5 | tn/bk | 2500 | Высокоскоростная шина последовательных данных gmlan (+) (1) | -- |
10 | -- | -- | -- | Не используется | -- |
