Captiva |
||||||||
|
|
|
|||||||
|

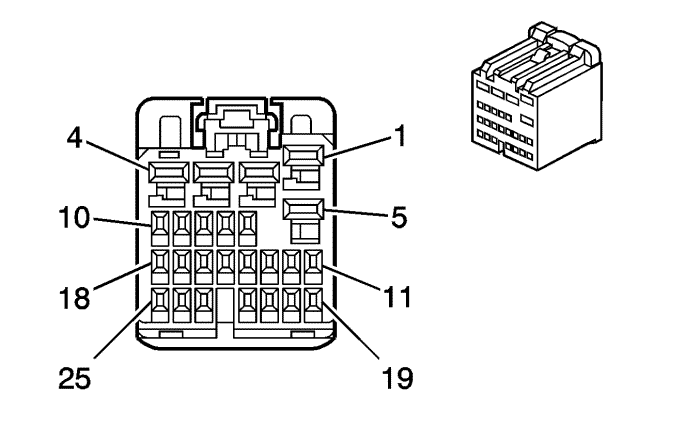

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 0,35 | bk | 350 | Заземление | -- |
2 | 0,35 | rd/wh | 1140 | Напряжение на положительной клемме аккумуляторной батареи | -- |
3 | 0,35 | rd/wh | 1040 | Напряжение на положительной клемме аккумуляторной батареи | -- |
4 | -- | -- | -- | Не используется | -- |
5 | 0,35 | bk | 350 | Заземление | -- |
6 | -- | -- | -- | Не используется | -- |
7 | 0,35 | ye | 749 | Управление индикатором системы безопасности | -- |
8 | 0,35 | tn/bk | 2500 | Высокоскоростная шина последовательных данных gmlan (+) | -- |
9 | 0,35 | tn | 2501 | Высокоскоростная шина последовательных данных gmlan (-) | -- |
10 | 0,35 | d-gn | 5060 | Низкоскоростная шина последовательных данных gmlan | -- |
11 | 0,35 | d-gn | 44 | Сигнал переключателя яркости ламп подсветки приборной панели | -- |
12 | 0,35 | og/wh | 812 | Опорное напряжение 12 Вольт | -- |
13 | 0,35 | pu | 7062 | Сигнал нормально замкнутого контакта выключателя педали тормоза | -- |
14 | 0,35 | bn | 6138 | Низкое опорное напряжение датчика температуры теплообменника evap | -- |
15 | -- | -- | -- | Не используется | -- |
16 | 0,35 | tn/bk | 2500 | Высокоскоростная шина последовательных данных gmlan (+) | -- |
17 | 0,35 | tn | 2501 | Высокоскоростная шина последовательных данных gmlan (-) | -- |
18 | 0,35 | ye | 1491 | Управление лампой тыльной подсветки | -- |
19 | 0,35 | l-bu | 5986 | Активна передача последовательных данных | -- |
20 | -- | -- | -- | Не используется | -- |
21 | 0,35 | og | 192 | Сигнал выключателя передних противотуманных фар | - |
22-24 | -- | -- | -- | Не используется | -- |
25 | 0,35 | pu/wh | 1382 | Сигнал регулирования яркости светодиода | -- |
