Captiva |
||||||||
|
|
|
|||||||
|

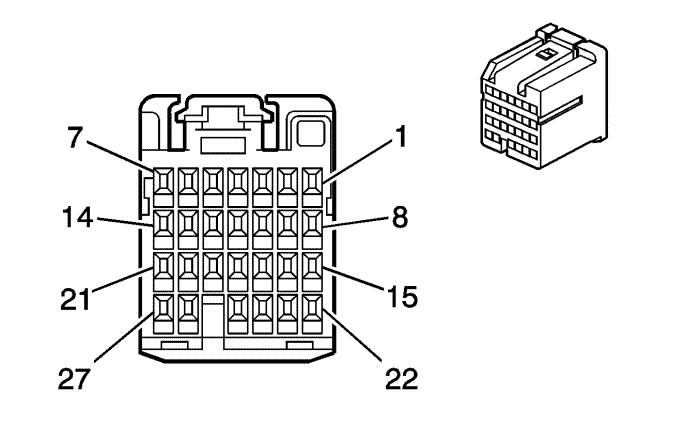

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | -- | -- | -- | Не используется | -- |
2 | 0,35 | wh/bk | 1073 | Сигнал резистора ключа зажигания | -- |
3 | 0,35 | gy | 1884 | Сигнал переключателя автомата постоянной скорости | -- |
4 | 0,35 | wh | 530 | Напряжение Выключено/Работа/Проворачивание | -- |
5 | 0,35 | l-gn | 1715 | Сигнал высокого уровня переключателя стеклоочистителей лобового стекла | -- |
6-7 | -- | -- | -- | Не используется | -- |
8 | 0,35 | bn/bk | 6009 | Опорный сигнал низкого уровня переключателя стеклоочистителей лобового стекла | -- |
9 | 0,35 | l-bu | 1714 | Сигнал низкого уровня переключателя стеклоочистителей лобового стекла | -- |
10-13 | -- | -- | -- | Не используется | -- |
14 | 0,35 | pk | 39 | Напряжение зажигания 1 Работа/Пуск | -- |
15 | 0,35 | l-bu/wh | 1414 | Сигнал выключателя левого переднего указателя поворотов | -- |
16 | 0,35 | d-bu/wh | 1415 | Сигнал выключателя правого переднего указателя поворотов | -- |
17 | 0,35 | pk | 1444 | Опорное напряжение 12 Вольт | -- |
18 | 0,35 | pu | 524 | Переключатель ближнего света - дальнего света фар | -- |
19 | 0,35 | bn | 2144 | Сигнал выключателя аварийной сигнализации | -- |
20 | 0,35 | d-gn | 5525 | Сигнал включения увеличения/уменьшения скорости на одну ступень | -- |
21 | 0,35 | ye | 43 | Напряжение питания дополнительного оборудования | -- |
22 | -- | -- | -- | Не используется | -- |
23 | 0,35 | l-bu | 553 | Сигнал выключателя переключения передач | -- |
24 | 0,35 | pk | 94 | Сигнал выключателя омывателя лобового стекла | -- |
25 | 0,35 | ye | 307 | Сигнал кратковременного включения переключателя света фар | -- |
26 | 0,35 | bn/wh | 816 | Управление электромагнитом btsi | m98 |
27 | -- | -- | -- | Не используется | -- |
