Captiva |
||||||||
|
|
|
|||||||
|

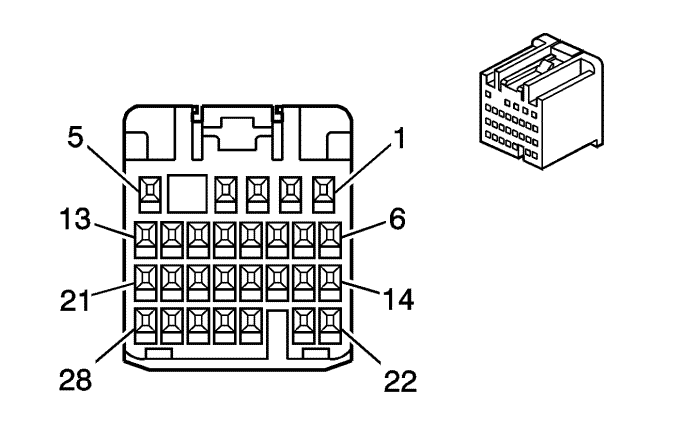

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | -- | -- | -- | Не используется | -- |
2 | 0,35 | pk | 6190 | Управление наружным открыванием стеклоподъемника задней подъемной двери/багажника | - |
3-5 | -- | -- | -- | Не используется | -- |
6 | 0,35 | l-bu | 5921 | Управление реле запирания откидной крышки заправочной горловины топливного бака | -- |
7 | 0,35 | l-gn | 1391 | Управление реле запирания левой передней двери | -- |
8 | 0,35 | og | 9000 | Сигнал включения автоматического режима стеклоочистителя заднего стекла | -- |
9 | 0,35 | pk/bk | 5291 | Реле отпирания замка двери водителя | -- |
10 | 0,35 | bn/wh | 6724 | Сигнал выключателя насоса омывателя фар | -- |
11 | 0,35 | og/bk | 781 | Сигнал отпирания переключателя блокировки двери водителя | -- |
12 | 0,35 | og/bk | 782 | Сигнал блокировки переключателя блокировки двери водителя | -- |
13-14 | -- | -- | -- | Не используется | -- |
15 | 0,35 | d-gn | 1376 | Сигнал постановки системы сигнализации в дежурный режим | -- |
16 | 0,35 | l-bu | 187 | Сигнал переключателя задних противотуманных фар | - |
17-21 | -- | -- | -- | Не используется | -- |
22 | 0,35 | d-gn | 5060 | Низкоскоростная шина последовательных данных gmlan | -- |
23 | 0,35 | bn | 126 | Сигнал выключателя открывания левой передней двери | -- |
24 | 0,35 | d-gn/wh | 762 | Сигнал запроса кондиционера | -- |
25 | 0,35 | pu/wh | 1382 | Сигнал регулирования яркости светодиода | - |
26-28 | -- | -- | -- | Не используется | -- |
