Captiva |
||||||||
|
|
|
|||||||
|

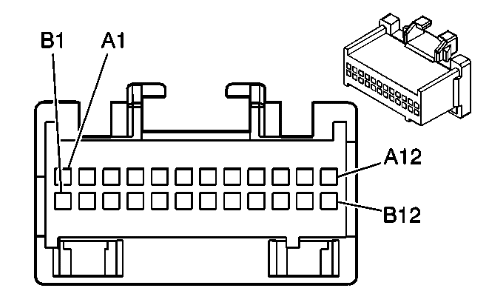

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
a1 | -- | -- | -- | Не используется | -- |
a2 | 0,5 | rd/wh | 1640 | Напряжение на положительной клемме аккумуляторной батареи | v2s без utj |
0.85 | rd/wh | 1140 | Напряжение на положительной клемме аккумуляторной батареи | v92 или utj | |
a3 | 0,5 | d-gn | 5060 | Низкоскоростная шина последовательных данных gmlan | - |
a4-a6 | -- | -- | -- | Не используется | -- |
a7 | 0,5 | bk | 550 | Заземление | v2s без utj |
0,5 | bk | 350 | Заземление | v92 или utj | |
a8-a9 | -- | -- | -- | Не используется | -- |
a10 | 0.3 | d-bu | 5992 | Сигнал "прицеп подсоединён" | v2s без utj |
0,5 | d-bu | 5992 | Сигнал "прицеп подсоединён" | v92 или utj | |
a12 | 0.3 | ye | 1618 | Напряжение питания левого заднего стоп-сигнала/указателя поворота прицепа | v2s без utj |
0.85 | ye | 1618 | Напряжение питания левого заднего стоп-сигнала/указателя поворота прицепа | v92 или utj | |
b1 | -- | -- | -- | Не используется | -- |
b2 | 0,5 | pk | 339 | Напряжение зажигания 1 Работа/Пуск | -- |
b3 | -- | -- | -- | Не используется | -- |
b4 | 0,5 | tn/bk | 5168 | Сигнал включения мощной сирены | v92 или utj |
b5-b6 | -- | -- | -- | Не используется | -- |
b7 | 0,5 | bk | 550 | Заземление | v2s без utj |
0,5 | bk | 350 | Заземление | v92 или utj | |
b8 | -- | -- | -- | Не используется | -- |
b9 | 0,5 | ye | 749 | Управление индикатором системы безопасности | v92 или utj |
b10 | 0,5 | l-bu | 5362 | Сигнал включения сигнализации от датчика наклона | v92 или utj |
b11 | 0.3 | d-gn | 1619 | Напряжение питания правого заднего стоп-сигнала/указателя поворота прицепа | v2s без utj |
0.85 | d-gn | 1619 | Напряжение питания правого заднего стоп-сигнала/указателя поворота прицепа | v92 или utj | |
b12 | 0,5 | vt/bk | 9093 | Разбитое стекло | v92 или utj |
