Captiva |
||||||||
|
|
|
|||||||
|

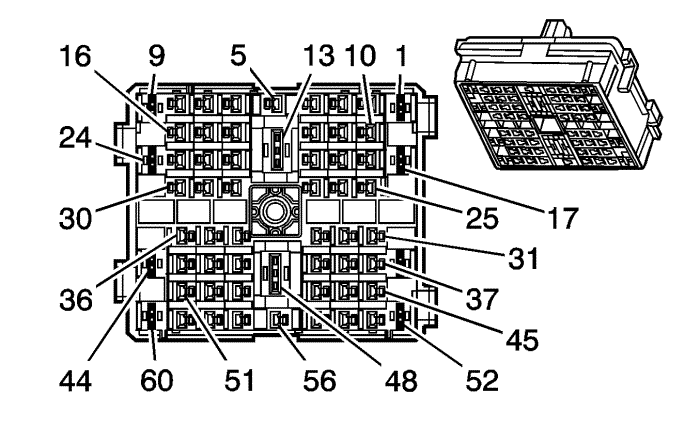

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1 | 2 | gy | 120 | Напряжение питания топливного насоса | lnp/lnq |
2 | 0,5 | pu | 6304 | Сигнал нажатия педали тормоза | -- |
3 | 0.3 | d-bu | 5985 | Активизация последовательных данных дополнительного оборудования | -- |
4 | 0,5 | pk | 639 | Напряжение зажигания 1 Работа/Пуск | -- |
5 | 0,5 | d-gn/wh | 465 | Управление основным реле топливного насоса | -- |
6 | -- | -- | -- | Не используется | -- |
7 | 0,5 | ig | 267 | Напряжение нагревательного элемента зеркала | -- |
0,5 | vt/bk | 9001 | Опорное напряжение сигнала проникновения через окно | utj | |
8 | 0,5 | bn | 7448 | Реле вспомогательного вакуумного насоса, Управление катушкой реле | lf1 |
9 | -- | -- | -- | Не используется | -- |
10 | 0,5 | bn | 2609 | Напряжение питания лампы правого заднего стояночного огня | -- |
11 | 2 | rd/wh | 840 | Напряжение на положительной клемме аккумуляторной батареи | -- |
12 | 0,5 | pu | 709 | Напряжение питания лампы левого габаритного фонаря | -- |
13 | 5 | rd/wh | 2140 | Напряжение на положительной клемме аккумуляторной батареи | -- |
14 | 0.3 | wh | 1080 | Управление реле стояночных огней | Короткая колесная база |
15 | 0.3 | wh | 193 | Управление реле заднего антизапотевателя | -- |
0.3 | wh | 193 | Управление реле заднего антизапотевателя | c68 | |
16 | -- | -- | -- | Не используется | -- |
17 | 3 | bk | 150 | Заземление | -- |
18 | 0,75 | gy | 5185 | Правый стояночный огонь на прицепе | v2s или v92 |
0,75 | bn | 5184 | Левый стояночный огонь на прицепе | v2s или v92 | |
19 | 0,5 | l-bu/wh | 1314 | Напряжение питания левой передней лампы сигналов поворота | -- |
20 | 1.25 | d-gn | 95 | Управление низкой скоростью электродвигателя очистителя ветрового стекла | -- |
21 | 0,5 | og | 267 | Напряжение нагревательного элемента зеркала | -- |
22 | 0,5 | og | 267 | Напряжение нагревательного элемента зеркала | -- |
23 | -- | -- | -- | Не используется | -- |
24 | 3 | rd/wh | 440 | Напряжение на положительной клемме аккумуляторной батареи | -- |
25 | 0,5 | rd/wh | 540 | Напряжение на положительной клемме аккумуляторной батареи | -- |
26 | 0.3 | l-bu/wh | 1314 | Напряжение питания левой передней лампы сигналов поворота | Короткая колесная база с t90 |
27 | 0,75 | og | 228 | Управление насосом омывателя лобового стекла | -- |
28 | -- | -- | -- | Не используется | -- |
29 | 0.3 | gy | 91 | Напряжение питания обмотки реле электродвигателя стеклоочистителя лобового стекла | -- |
30 | 0.85 | l-bu | 20 | Напряжение питания стоп-сигнала | Удлиненная колесная база |
1.25 | l-bu | 20 | Напряжение питания стоп-сигнала | Короткая колесная база | |
31 | 0,5 | d-bu/wh | 1315 | Напряжение питания правой передней лампы сигналов поворота | -- |
0,5 | d-bu/wh | 1315 | Напряжение питания правой передней лампы сигналов поворота | -- | |
32, 33 | -- | -- | -- | Не используется | -- |
34 | 0,5 | bn | 41 | Напряжение "Зажигания 3 Работа" | c68 |
35 | 0,5 | bn | 2609 | Напряжение питания лампы правого заднего стояночного огня | Короткая колесная база |
36 | 0.3 | tn/wh | 312 | Напряжение питания правой фары ближнего света | -t4f |
0,5 | tn/wh | 312 | Напряжение питания правой фары ближнего света | t4f | |
37 | -- | -- | -- | Не используется | -- |
38 | 0.3 | d-bu/wh | 1315 | Напряжение питания правой передней лампы сигналов поворота | Короткая колесная база с t90 |
39 | 0.3 | d-gn | 189 | Напряжение питания двигателя регулировки наклона света фар | -t4f |
0,5 | d-gn | 189 | Напряжение питания двигателя регулировки наклона света фар | t4f | |
40 | -- | -- | -- | Не используется | |
41 | 1.25 | d-gn | 392 | Управление насосом омывателя заднего стекла | -- |
42 | -- | -- | -- | Не используется | -- |
43 | 0.3 | tn | 860 | Сигнал высокого уровня переключателя стеклоочистителя лобового стекла | -- |
44 | 5 | rd/wh | 340 | Напряжение на положительной клемме аккумуляторной батареи | -- |
45 | 1.25 | rd/wh | 2240 | Напряжение на положительной клемме аккумуляторной батареи | -- |
46 | 0.3 | d-gn/wh | 1317 | Управление реле противотуманных фар | t96 |
47 | 0.3 | wh | 2282 | Управление реле омывателя фар | -- |
48 | 5 | rd/wh | 140 | Напряжение на положительной клемме аккумуляторной батареи | -- |
49 | 0.3 | tn/wh | 1969 | Релейное управление фарами дальнего света | -- |
50 | 0.3 | tn | 28 | Управление реле звукового сигнала | -- |
51 | -- | -- | -- | Не используется | -- |
52 | 2 | pu | 293 | Напряжение питания нагревательного элемента заднего стекла | -- |
53 | -- | -- | -- | Не используется | -- |
54 | 0.3 | d-bu | 45 | Управление реле стояночных огней | -- |
55 | -- | -- | -- | Не используется | -- |
56 | 1.25 | pu | 92 | Управление высокой скоростью электродвигателя очистителя ветрового стекла | -- |
57 | 0,5 | bn | 541 | Напряжение "Зажигания 3 Работа" | t4f |
58 | 0,5 | pu | 359 | Напряжение питания фар дневного света | -- |
59 | 0.3 | pk/wh | 1970 | Релейное управление фарами ближнего света | -- |
60 | 4 | rd/wh | 640 | Напряжение на положительной клемме аккумуляторной батареи | -- |
