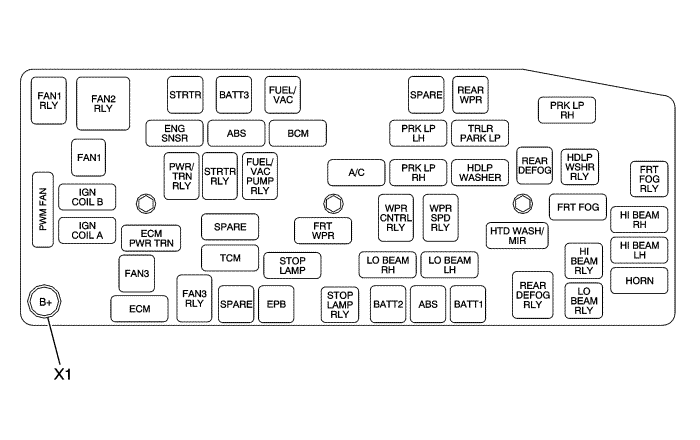

Предохранители

1

Предохранитель eng snsr

Предохранитель f1ua

15a

q13 Электромагнитный клапан вентиляции системы улавливания паров топлива, В52А Подогреваемый датчик кислорода 1 (laf), b52b Подогреваемый датчик кислорода 2 (laf), b52c Подогреваемый датчик кислорода - Датчик 1 ряда 1 (laf), b52d Подогреваемый датчик кислорода - Датчик 2 ряда 1 (laf), b52e Подогреваемый датчик кислорода - Датчик 1 ряда 2 (laf), b52f Подогреваемый датчик кислорода - Датчик 2 ряда 2 (laf), и b75b Датчик массового расхода воздуха/температуры воздуха на впуске

2

Предохранитель horn

Предохранитель f2ua

15a

p12a Звуковой сигнал - высокий тон и p12b звуковой сигнал - низкий тон

3

Предохранитель lo beam rh

f3ua Предохранитель

10a

Правая фара ближнего света Е4Н

4

Предохранитель lo beam lh

f4ua Предохранитель

10a

Левая Фара ближнего света Е4g

5

Предохранитель tcm

Предохранитель f6ua

15a

Контрольный электромагнитный клапан q8

6

Предохранитель ecm

f7ua Предохранитель

15a

k20 Модуль управления двигателем

7

Предохранитель htd wash/mir

Предохранитель f8ua

15a

a9a Наружное зеркало заднего вида — водителя и a9b Наружное зеркало заднего вида — пассажира (dl8)

8

Предохранитель stop lamp

Предохранитель f9ua

20a

e5l Стоп-сигнал - левый, e5r Стоп-сигнал - правый, e6 Верхний центральный стоп-сигнал

9

Предохранитель ecm pwr trn

Предохранитель f11ua

30a

k20 Модуль управления двигателем, x50b Блок предохранителей - подкапотный вспомогательный (lnp или lnq)

10

Предохранитель ign coil a

Предохранитель f12ua

15a

q21 Электромагнитный клапан управления тракта впускного коллектора (lnp/lnq), t8a Катушка зажигания 1 (lf1), t8c Катушка зажигания 3 (le5/le9)

11

Предохранитель ign coil b

Предохранитель f13ua

15a

b52 Подогреваемый датчик кислорода (lnp/lnq), k20 Модуль управления двигателем (k20), q18 Регулятор давления топлива (lnp/lnq), q47 Байпасный клапан охлаждения рециркуляции выхлопных газов (lnp/lnq), t8a Катушка зажигания 1 (le5/le9), t8b Катушка зажигания 2 (lf1), t8d Катушка зажигания 4 (lf1), t8f Катушка зажигания 6 (lf1)

12

Предохранитель hi beam lh

Предохранитель f14ua

10a

e4e Фара - Левая дальнего света (-t4f), m28l Исполнительный механизм электромагнита дальнего света - левый (t4f)

13

Предохранитель hi beam rh

Предохранитель f15ua

10a

e4f Фара - Правая дальнего света (-t4f), m28r Исполнительный механизм электромагнита дальнего света - правый (t4f)

14

Предохранитель frt fog

Предохранитель f16ua

15a

e29lf Противотуманная фара — левая передняя (t96/t79), e29rf Противотуманная фара — правая передняя (t96/t79)

15

Предохранитель frt wpr

Предохранитель f18ua

25a

kr12b Реле очистителя ветрового стекла, kr12c Реле управления скоростью работы очистителя ветрового стекла

16

Предохранитель prk lp lh

Предохранитель f19ua

10a

b87 Камера заднего вида (ucs), e7 Лампа подсветки номерного знака, e2lr Боковой габаритный огонь - левый задний (короткая колесная база), e2rr Боковой габаритный огонь - правый задний (короткая колесная база), e4j Стояночный огонь - передний левый, e4n Стояночный огонь/ указатель поворота - левый (t4f), e5e Габаритный фонарь - левый, e5f Габаритный фонарь - правый (короткая колесная база),

17

Предохранитель prk lp rh

Предохранитель f20ua

10a

e4k Стояночный огонь - передний правый (длинная колесная база), e4p Стояночный огонь / указатель поворота - правый (длинная колесная база), e5f Габаритный фонарь - правый (длинная колесная база)

18

Предохранитель bcm

Предохранитель f21ua

10a

Модуль управления кузовом k9

19

Предохранитель trlr prk lp

Предохранитель f22ua

10a

x88 Разъем прицепа (v92)

20

Предохранитель кондиционера

Предохранитель f23ua

10a

Компрессор воздушного кондиционера g1

21

Предохранитель abs

Предохранитель f24ua

50a

k17 Электронный блок управления тормозной системой, x90 Колодка диагностики abs для сборочного завода

22

Предохранитель prk lp rh

Предохранитель f25ua

10a

e4k Стояночный огонь - правый передний (короткая колесная база)

23

Предохранитель hdlp washer

Предохранитель f26ua

20a

g16 Насос жидкости для омывателя фар (ce4)

24

Предохранитель batt1

Предохранитель f27ua

60a

x51a Блок предохранителей - панель приборов

25

Предохранитель abs

Предохранитель f28ua

20a

k17 Электронный блок управления тормозной системы

26

Предохранитель batt2

Предохранитель f29ua

60a

x51a Блок предохранителей - панель приборов

27

Предохранитель epb

Предохранитель f30ua

40a

k83 Модуль управления стояночным тормозом

28

Предохранитель fan3

Предохранитель f32ua

40a

kr20k Правое реле высокой скорости вентилятора охлаждения (le5/le9/lf1)

29

Предохранитель rear defog

Предохранитель f33ua

30a

x51a Блок предохранителей - панель приборов

30

Предохранитель rear wpr

Предохранитель f34ua

20a

m45 Электродвигатель заднего стеклоочистителя

31

Предохранитель fuel/vac

Предохранитель f35ua

20a

g12 Топливный насос (lnp/lnq), m9 Электромотор насоса тормозного усилителя (lf1)

32

Предохранитель batt3

Предохранитель f36ua

60a

x51a Блок предохранителей - панель приборов

33

strtr Предохранитель

Предохранитель f37ua

20a

m64 Стартер

34

Предохранитель fan1

Предохранитель f38ua

40a

kr20j Левое реле высокой скорости вентилятора охлаждения (le5/le9/lf1)

35

Предохранитель pwm fan

f39ua Предохранитель

80a

k22 Модуль управления вентилятором системы охлаждения (lnp/lnq)

36

Запасной предохранитель

Предохранитель f40

--

Не используется

37

Запасной предохранитель

Предохранитель f41

--

Не используется

38

Запасной предохранитель

Предохранитель f42

--

Не используется

Реле

k1

Реле hdlp wshr rly

kr2 Реле насоса омывателя фар

-

Предохранитель f26ua

k2

Реле rear defog rly

kr5 Реле заднего антизапотевателя

-

Предохранители f8ua, f33ua

k3

Реле wpr cntrl rly

kr12b Реле стеклоочистителя ветрового стекла

-

kr12c Реле управления скоростью работы стеклоочистителя ветрового стекла

k4

Реле wpr spd rly

kr12c Реле управления скоростью работы стеклоочистителя ветрового стекла

-

m75 Электромотор стеклоочистителя ветрового стекла

k5

Реле fan2 rly

Реле регулировки скорости вентилятора охлаждения kr20Е

-

g10l Электродвигатель вентилятора охлаждения - слева, g10r Электродвигатель вентилятора охлаждения - справа

k6

Реле fan1 rly

Реле вентилятора охлаждения kr20j, слева, высокая скорость

-

g10l Электродвигатель вентилятора охлаждения - левый

k7

Реле fan3 rly

kr20k Реле высокой скорости вентилятора системы охлаждения - справа

-

g10l Электродвигатель вентилятора охлаждения - слева, g10r Электродвигатель вентилятора охлаждения - справа

k8

Реле strtr rly

kr27 Реле стартера

-

Предохранитель f37ua

k9

Реле fuel/vac pump rly

kr28 Реле вакуумного насоса (lf1)

kr23a Реле топливного насоса (le5/le9/lnp/lnq)

-

Предохранитель f35ua

k10

Реле frt fog rly

kr46 Передняя противотуманная фара

-

Предохранитель f16ua

k11

Реле hi beam rly

kr48 Реле дальнего света фар

-

Предохранитель f14ua, f15ua

k12

Реле lo beam rly

kr49 Реле ближнего света фар

-

Предохранители f3ua, f4ua

k13

Реле stop lamp rly

kr59 Реле стоп-сигнала

-

Предохранитель f9ua

k14

Реле pwr/trn rly

kr75 Реле трансмиссии

-

Предохранители f1ua, f11ua, f12ua, f13 ua

Важно Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока

Реле horn pcb

kr3 Реле звукового сигнала

-

f2ua Предохранитель horn

-

Реле park lamps pcb

kr53 Реле стояночного фонаря

-

Предохранители f19ua, f20ua, f22ua

-

Реле park lamps rh pcb

kr53r Реле стояночного фонаря - правого

-

f25ua (Короткая колесная база)
