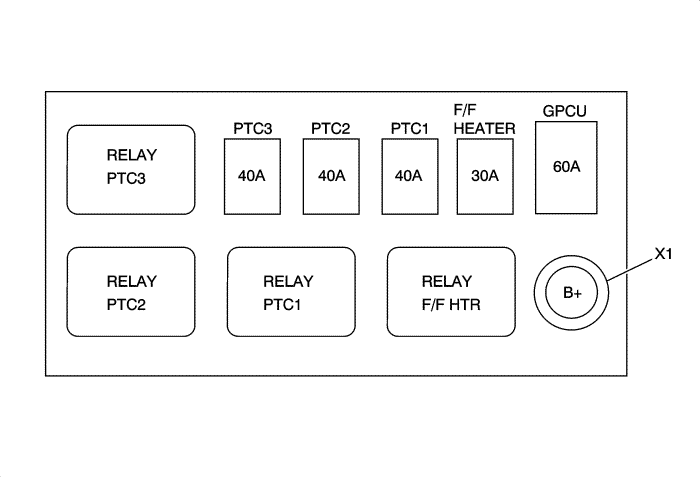

1

ПОДОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА

Предохранитель f1ub

30a

kr22 Реле подогревателя топлива

2

cpcu

Предохранитель f2ub

60a

Модуль управления свечами накаливания

3

ptc1

Предохранитель f3ub

40a

kr83a Реле 1 вспомогательного электрического обогревателя

4

ptc2

Предохранитель f4ub

40a

kr83b Реле 2 вспомогательного электрического обогревателя

5

ptc3

Предохранитель f5ub

40a

Реле 3 вспомогательного электрического обогревателя

6

f/f htr relay

kr22 Реле подогревателя топлива

-

e11 Топливный подогреватель

7

РЕЛЕ ptc1

kr83a Реле 1 вспомогательного электрического обогревателя

-

e40 Вспомогательный электрический нагреватель

8

РЕЛЕ ptc2

kr83b Реле 2 вспомогательного электрического обогревателя

-

e40 Вспомогательный электрический нагреватель

9

РЕЛЕ ptc3

Реле 3 вспомогательного электрического обогревателя

-

e40 Вспомогательный электрический нагреватель
