Captiva |
||||||||
|
|
|
|||||||

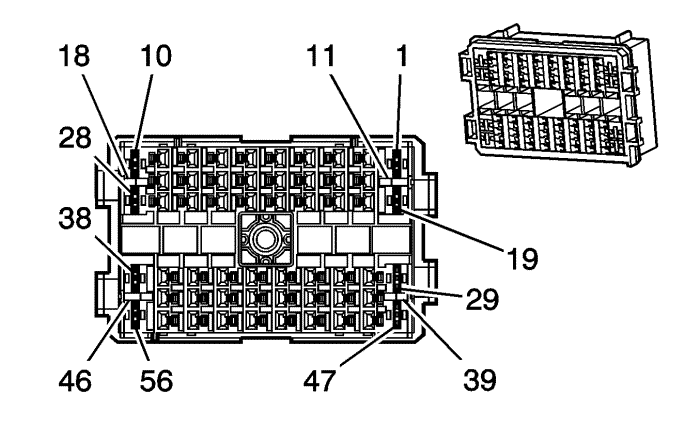

Информация о деталях разъемов
| Информация о деталях контактов
|
Палец | Размер | Цвет | Цепь | Функционирование | Опция |
|---|---|---|---|---|---|
1-2 | -- | -- | -- | Не используется | -- |
3 | 0.3 | ye | 1977 | Управление реле заднего противотуманного фонаря | t79 |
4-10 | -- | -- | -- | Не используется | -- |
11 | 0.3 | pk | 139 | Напряжение зажигания 1 Работа/Пуск | -- |
12 | -- | -- | -- | Не используется | -- |
13 | 0,5 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | atg |
14 | 1.25 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | upf |
15 | 0.3 | pk | 139 | Напряжение зажигания 1 Работа/Пуск | c99 |
16-19 | -- | -- | -- | Не используется | -- |
20 | 0.85 | rd/wh | 1640 | Напряжение на положительной клемме аккумуляторной батареи | -- |
21 | 0,5 | og | 122 | Напряжение питания заднего противотуманного фонаря | t79 |
22 | 0,5 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | -- |
23 | 0.85 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | ufr или utj |
24 | -- | -- | -- | Не используется | -- |
25 | 0.3 | pk | 139 | Напряжение зажигания 1 Работа/Пуск | Длинная колесная база с c68 без ucs |
26-28 | -- | -- | -- | Не используется | -- |
29 | 2 | rd/wh | 3140 | Напряжение на положительной клемме аккумуляторной батареи | v2s или v92 |
3 | rd/wh | 3140 | Напряжение на положительной клемме аккумуляторной батареи | v2s | |
30 | -- | -- | -- | Не используется | -- |
31 | 0.3 | rd/wh | 1740 | Напряжение на положительной клемме аккумуляторной батареи | -- |
32 | 0.85 | rd/wh | 1040 | Напряжение на положительной клемме аккумуляторной батареи | -- |
33 | 0.3 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | Длинная колесная база с c68 без ucs |
0.3 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | Длинная колесная база с ucs | |
0.85 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | Короткая колесная база | |
0.85 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | Короткая колесная база | |
34 | 0.3 | pk | 139 | Напряжение зажигания 1 Работа/Пуск | -- |
0.3 | pk | 139 | Напряжение зажигания 1 Работа/Пуск | -- | |
35 | 0.3 | pk | 139 | Напряжение зажигания 1 Работа/Пуск | tfm или tfn |
36 | 0.3 | pk | 439 | Напряжение зажигания 1 Работа/Пуск | -- |
37 | 0,5 | bn | 41 | Напряжение "Зажигания 3 Работа" | -- |
38 | -- | -- | -- | Не используется | -- |
39 | 0,5 | rd/wh | 1840 | Напряжение на положительной клемме аккумуляторной батареи | -- |
40 | 0,5 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | -- |
41 | 0.3 | ye | 1491 | Управление лампой тыльной подсветки | -- |
42 | 0,5 | rd/wh | 740 | Напряжение на положительной клемме аккумуляторной батареи | -- |
43 | 0.85 | rd/wh | 1140 | Напряжение на положительной клемме аккумуляторной батареи | -- |
0.85 | rd/wh | 1140 | Напряжение на положительной клемме аккумуляторной батареи | utj или v2s | |
44 | 0,5 | pk | 339 | Напряжение зажигания 1 Работа/Пуск | v2s или utj или v92 |
45 | 0,5 | bn | 541 | Напряжение "Зажигания 3 Работа" | nv8 |
46-47 | -- | -- | -- | Не используется | -- |
48 | 0,5 | rd/wh | 1840 | Напряжение на положительной клемме аккумуляторной батареи | -- |
49 | 0,5 | ye | 9088 | Управление лампой тыльной подсветки | - |
50, 51 | -- | -- | -- | Не используется | -- |
52 | 1.25 | rd/wh | 1940 | Напряжение на положительной клемме аккумуляторной батареи | -- |
53 | -- | -- | -- | Не используется | -- |
54 | 0,5 | ye | 243 | Напряжение питания дополнительного оборудования | Удлиненная колесная база |
55 | 0,5 | ye | 343 | Напряжение питания дополнительного оборудования | Удлиненная колесная база |
0.3 | ye | 343 | Напряжение питания дополнительного оборудования | Короткая колесная база | |
56 | 3 | bn | 141 | Напряжение "Зажигания 3 Работа" | -- |
57-60 | -- | -- | -- | Не используется | -- |
