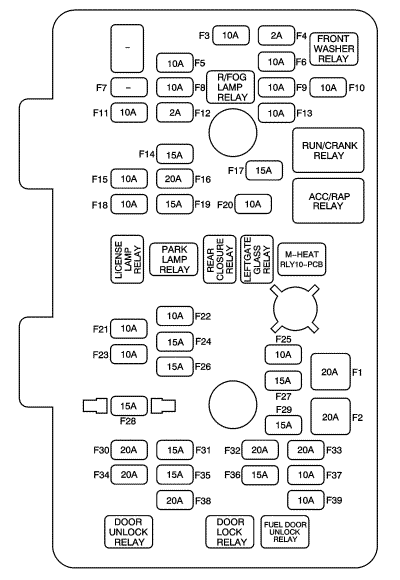

Предохранители

1

Предохранитель bcm (int light) trlr fog

Предохранитель f1da

20a

k7 Вспомогательный модуль управления кузовным оборудованием (utj), k9 Модуль управления кузовным оборудованием, x88 Разъем для прицепа (v2s)

2

Предохранитель sdm (batt)

Предохранитель f2da

10a

Модуль диагностики и контроля подушек безопасности k36

3

Предохранитель bcm (vbatt)

Предохранитель f3da

10a

Модуль управления кузовом k9

4

Предохранитель rr fog

Предохранитель f4da

15a

e29r Противотуманная фара - задняя (Короткая колесная база с t79) или e29lr Противотуманная фара - левая задняя или e29rr Противотуманная фара - правая задняя (Длинная колесная база с t79)

5

Предохранитель awd/vent

Предохранитель f5da

15a

k47 Модуль управления муфтой заднего дифференциала (f46), q13 Электромагнитный клапан вентиляции системы улавливания паров топлива (nqu)

6

Предохранитель комбинации приборов

Предохранитель f6da

10a

Р16 приборная доска

7

Предохранитель trlr batt

Предохранитель f7da

30a

x88 Разъем прицепа (v92/v2s)

8

Предохранитель bcm (dimmer)

Предохранитель f8da

15a

Модуль управления кузовом k9

9

Предохранитель trlr

Предохранитель f9da

20a

kr61 Реле заднего хода прицепа, kr64l Реле указателя поворота прицепа - левого и kr64r Реле указателя поворота прицепа - правого (v92)

10

Предохранитель frt wsr

Предохранитель f10da

20a

g24 Насос омывателя ветрового стекла

11

Предохранитель spare

Предохранитель f11da

--

Не используется

12

Предохранитель cim

Предохранитель f12da

10a

Не используется

13

Предохранитель pwr/moding

Предохранитель f14da

2a

s39 Замок зажигания

14

Предохранитель rvs/hvac/dlc

Предохранитель f15da

15a

k89 Модуль управления иммобилайзером

15

Предохранитель drl

Предохранитель f16da

15a

e4c Фара дневного ходового света - левая (длинная колесная база с t3n без v8a)

16

Предохранитель amp

Предохранитель f18da

30a

t3 Усилитель звуковых сигналов

17

Предохранитель radio

Предохранитель f19da

15a

a11 Радиоприемник

18

Предохранитель bcm (stop)

Предохранитель f20da

15a

Модуль управления кузовом k9

19

Предохранитель fscm/vent sol

Предохранитель f21da

20a

k27 Модуль управления топливным насосом

20

Предохранитель str/whl sw

Предохранитель f23da

2a

s70l Комбинированный переключатель рулевого колеса - слева, s70r Комбинированный переключатель рулевого колеса - справа

21

Предохранитель bcm (trn sig)

Предохранитель f24da

15a

Модуль управления кузовом k9

22

Предохранитель htd seat pwr

Предохранитель f25da

20a

p19ac Суб-НЧ динамик (u88)

23

Предохранитель l/gate

f26da Предохранитель

10a

k29d модуль управления подогревателем сиденья водителя (С37), k29p модуль управления подогревателем сиденья переднего пассажира (С38)

24

Предохранитель run2

Предохранитель f27da

10a

b108 Датчик качества воздуха, k33 Блок управления системой ОВКВ, kr32a Высокоскоростное реле электромотора нагнетательного вентилятора (c60), kr83a Реле 1 вспомогательного электрического обогревателя

25

Предохранитель heating mat sw

Предохранитель f28da

20a

s32d Переключатель сиденья с подогревом - водитель (левостороннее управление) s32p Переключатель сиденья с подогревом - пассажир (правостороннее управление)

26

Предохранитель ssps

Предохранитель f29da

10a

k28 Блок управления корректором фар (Короткая колесная база с t4f), k43 Блок управления рулевым управлением с усилителем (nv8), m29l Исполнительный механизм корректора света фар - левый (Короткая колесная база с t4f) и m29r Исполнительный механизм корректора света фар - правый (Короткая колесная база с t4f)

27

Предохранитель audio key capture

Предохранитель f30da

10a

b81b Переключатель положения парковки (kb7)

28

Предохранитель bcm (ctsy)

Предохранитель f31da

15a

Модуль управления кузовом k9

29

Предохранитель run/crank

Предохранитель f33da

15a

b75b Датчик массового расхода воздуха/температуры воздуха на впуске (lnp/lnq), k20 Модуль управления двигателя, kr28 Реле вакуумного насоса (lf1), q8 Электромагнитный клапан управления в сборе (mx0)

30

Предохранитель clstr

Предохранитель f34da

10a

kr57 Реле задних противотуманных фар (t79), p14 Индикатор отключения пассажирской подушки безопасности (c99), p16 Комбинация приборов, p17 Модуль информационного дисплея (длинная колесная база с С68 без ucs), s48a Многофункциональный переключатель - панель приборов (tfm/tfn)

31

apo jack (rear cargo)

Предохранитель f35da

20a

x80c Розетка питания аксессуаров - в багажнике

32

Предохранитель fscm

Предохранитель f36da

10a

k27 Модуль управления топливным насосом (le5/le9/lf1)

33

Предохранитель sdm (ign_1)

Предохранитель f37da

10a

Модуль диагностики и контроля подушек безопасности k36

34

Предохранитель bcm (prk/trn)

Предохранитель f38da

15a

Модуль управления кузовом k9

35

Предохранитель isrvm/rcm

Предохранитель f39da

5a

a10 Салонное зеркало заднего вида, p4 Сирена сигнализации (utj)

36

Предохранитель xbcm

Предохранитель f40da

10a

k7 Вспомогательный модуль управления кузовным оборудованием (utj), x88 Разъем для прицепа (v2s без utj)

37

Предохранитель osrvm

Предохранитель f41da

2a

s48a Многофункциональный переключатель - приборная панель (короткая колесная база с dma), s48c Многофункциональный переключатель 1 - Приборная панель (длинная колесная база), s52 Переключатель наружного зеркала заднего вида

38

Предохранитель logistic mode

Предохранитель f42da

10a

b67 Ультразвуковой датчик проникновения в автомобиль (utj), k41 Передний и задний модуль управления системой помощи при парковке (короткая колесная база с ufr), p4 Сирена противоугонной системы (utj), p6 Часы (длинная колесная база), s48a Многофункциональный переключатель - панель приборов (короткая колесная база)

39

Предохранитель f/door lock

Предохранитель f44da

15a

kr94 Реле исполнительного механизма открывания крышки заправочной горловины топливного бака (af8 с v68)

40

Предохранитель dr/lck

Предохранитель f45da

20a

kr90 Реле отпирания замков дверей, kr97 Реле запирания замков дверей

41

Предохранитель s/roof/folding mirror

Предохранитель f46da

10a

k61 Блок управления потолочным люком (df5) и блок управления зеркалом k96 (dlr или dma)

42

Предохранитель cigar

Предохранитель f47da

20a

e32f Гнездо прикуривателя - переднее

43

Предохранитель apo jack (console)

Предохранитель f48da

20a

x80h Розетка питания дополнительного оборудования - На центральной консоли

44

Предохранитель s/roof batt

Предохранитель f51da

20a

k61 Модуль потолочного люка (cf5)

45

Предохранитель hvac blwr

Предохранитель f52da

40a

m8 Электродвигатель вентилятора

46

Предохранитель drvr pwr seat

Предохранитель f53da

30a

s64d Переключатель регулятора сиденья - водителя (ah5), x99 Разъем электропитания сиденья для сборочного завода (ah5)

47

Предохранитель drv pwr wndw

Предохранитель f54da

20a

m74d Электромотор стеклоподъемника - водителя, s79d Переключатель стеклоподъемника - водителя

48

Предохранитель pass pwr wndw

Предохранитель f55da

30a

m74lr Электромотор стеклоподъемника - левый задний (a31), m74p Электромотор стеклоподъемника - пассажира (a31), m74rr Электромотор стеклоподъемника - правый задний (a31), s79d Переключатель стеклоподъемника - водителя, s79p Переключатель стеклоподъемника - пассажира

49

Предохранитель spare

Предохранитель f56da

--

Не используется

50

Предохранитель spare

Предохранитель f57da

--

Не используется

Реле

51

Реле cigar/apo jack rly

kr70 Реле вспомогательного источника питания

--

Не используется

52

Реле run rly

kr74 Реле включения зажигания

-

Предохранители f27da run2, f28da heating mat sw, f29da ssps и f52da hvac blwr

53

Реле run/crank rly

kr73 Реле питающего провода системы зажигания

-

Предохранители f33da, f34da, f36da, f37da, f39da, 40da и диод компрессора кондиционера r1da

54

Реле acc/rap rly

kr76 Реле системы сохранения электропитания дополнительного оборудования

-

Предохранители f30da, f41da, f46da, f47da, f48da, f54da, f41da, f55da

55

pwr diode

r1da Диод компрессора кондиционера

5a

b67 Ультразвуковой датчик проникновения в автомобиль (utj), k41 Передний и задний модуль управления системой помощи при парковке (короткая колесная база с ufr), p4 Сирена противоугонной системы (utj), p6 Часы (длинная колесная база), s48a Многофункциональный переключатель - панель приборов (короткая колесная база)

Важно Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока

-

Реле печатной платы насоса жидкости переднего омывателя

kr11 Реле насоса омывателя лобового стекла

-

f10da Предохранитель frt wsr

-

Реле drl pcb

kr42 Реле дневных ходовых огней

-

f16da Предохранитель drl

-

Предохранитель rr fog pcb

kr57 Реле заднего противотуманного фонаря

-

Предохранитель f4da rr fog

-

Реле trailer bu pcb

kr61 Реле фар заднего хода прицепа

-

x88 Разъём жгута проводов прицепа

-

Реле trailer turn lh pcb

kr64l Реле указателя поворота прицепа - левого

-

x88 Разъём жгута проводов прицепа

-

Реле trailer turn rh pcb

kr64r Реле указателя поворота прицепа - правого

-

x88 Разъём жгута проводов прицепа

-

Реле door unlock pcb

kr90 Реле отпирания двери

-

m14d Исполнительный механизм замка двери - водительской, m14p Исполнительный механизм замка двери - пассажирской, m14lr Исполнительный механизм замка двери - левой задней, m14rr Исполнительный механизм замка двери - правой задней, a23c Исполнительный механизм защелки задней подъемной двери

-

Реле f/dr lk pcb

kr94 Реле привода отпирания топливозаправочного лючка

-

a23d Дверная защелка в сборе - водительская, m97 Исполнительный механизм замка крышки заливной горловины топливного бака

-

Реле lift glass pcb

kr95a Реле разблокировки замка задней двери багажного отделения

-

f26da Предохранитель l/gate

-

Реле door lock pcb

kr97 Реле замка двери

-

m14d Исполнительный механизм замка двери - водительской, m14p Исполнительный механизм замка двери - пассажирской, m14lr Исполнительный механизм замка двери - левой задней, m14rr Исполнительный механизм замка двери - правой задней, a23c Исполнительный механизм защелки задней подъемной двери

-

Реле drv dead lock pcb

kr97d Реле замка двери водителя

-

a23d Узел защелки двери - водителя

-

Реле dead locks pcb

kr114 Реле системы защиты замка двери

-

kr90 Реле отпирания двери и реле защиты замка двери
