Captiva

Замена распределительного вала - Слева

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять впускной коллектор. См. Впускной коллектор Замена .
2. Снимите крышку распредвала левого ряда См. Крышка распределительного вала Замена - Левая сторона .
3. Отсоедините датчики положения распредвала. См. Замена датчика положения распределительного вала - блок 2 (с левой стороны) выпускной и Замена датчика положения распределительного вала - блок 2 (с левой стороны) впускной .
4. Снимите электромагнитный клапан механизма установки положения распредвала. См. Замена электромагнита электромагнитного клапана исполнительного устройства регулировки положения распределительного вала - блок 2 (с левой стороны) впускной .
5. Снять балансир коленвала. См. Противовес коленчатого вала Замена .

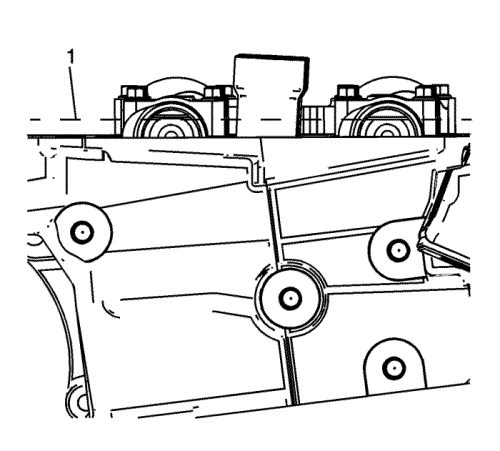

6. Вращать коленвал с помощью насадки en-46111 до тех пор, пока распредвалы не окажутся в нейтральном положении (низкое натяжение). Лыски распредвала должны быть параллельны направляющей (1) крышки распредвала.

Осторожно: См. Реакция крутящего момента на цепи привода газораспределительного механизма Внимание во введении.





Примечание:

•	Удерживайте шестигранную гайку распредвала с помощью ключа с открытым зевом так, чтобы не допускать проворачивания распредвала/коленвала.

•	На этом этапе пока НЕ ОТВОРАЧИВАЙТЕ болт механизма установки положения распредвала.

7. Слегка отверните болт механизма установки положения распредвала.

Примечание: Следить за тем, чтобы наконечники инструмента en-46108 были полностью зацеплены в приводной цепи ГРМ (3 и 4).




8. Установить приспособление en-46108 (1 и 2), чтобы застопорить приводную цепь ГРМ.

Плотно затянуть гайки приспособления en-46108.





Примечание: Проследите, чтобы цепь ГРМ распредвала и механизмы установки положения распредвала были правильно отмаркированы для сборки.

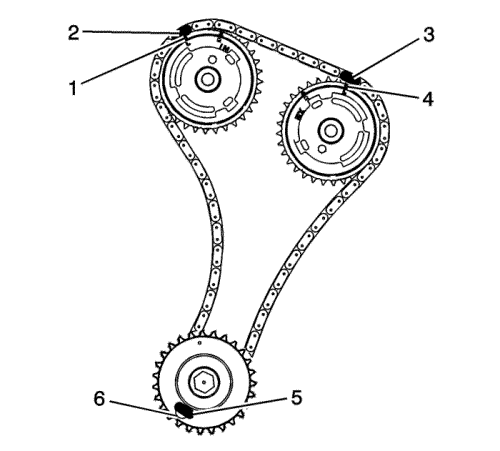

9. Нанесите метки на приводной цепи и в соответствующих местах на механизмах установки положения распредвала (1-4).
10. Открутите болт механизма установки положения распредвала.
11. Снимите распределительные валы. См. Распределительный вал Снятие - Левая сторона .

Примечание:

•	Проверьте, чтобы метки на механизме установки положения распредвала и на приводной цепи (1-4) совпадали.

•	На этом этапе пока НЕ ЗАТЯГИВАЙТЕ болт механизма установки положения распредвала.

1. Расположите распредвалы на головке цилиндров и установите механизмы установки положения распредвала на распредвалы.
2. Установите распредвалы и крышки подшипников распредвала. См. Распределительный вал Установка - Левая сторона .
3. Снять приспособление en-46108.

Осторожно: См. Реакция крутящего момента на цепи привода газораспределительного механизма Внимание во введении.





Примечание: Удерживайте шестигранную гайку распредвала с помощью ключа с открытым зевом так, чтобы не допускать проворачивания распредвала/коленвала.

4. Установите и затяните механизмы установки положения распредвалов. См. Установка механизма установки положения распределительного вала - с левой стороны, впускной распредвал и Установка механизма установки положения распределительного вала - с левой стороны, выпускной распредвал .
5. Установите электромагнитный клапан механизма установки положения впускного распределительного вала. См. Замена электромагнита электромагнитного клапана исполнительного устройства регулировки положения распределительного вала - блок 2 (с левой стороны) впускной .
6. Установите датчики положения распределительного вала. См. Замена датчика положения распределительного вала - блок 2 (с левой стороны) выпускной и Замена датчика положения распределительного вала - блок 2 (с левой стороны) впускной .
7. Установить балансир коленвала. См. Противовес коленчатого вала Замена .
8. Установить крышку распредвала. См. Крышка распределительного вала Замена - Левая сторона .
9. Установить впускной коллектор. См. Впускной коллектор Замена .
