Captiva

Регулировка стояночного тормоза

Специальный инструмент

СН-21177-А Приспособление для измерения зазора между корпусом и тормозной колодкой

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение. См. Предупреждение о пыли с тормозов во введении.

1. Отключите регулятор натяжения троса стояночного тормоза. См. Отключение регулятора троса стояночного тормоза .
2. Повернуть переключатель зажигания в положение OFF.
3. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
4. Снять заднее колесо и шину. См. Демонтаж и установка шины и диска .
5. Снять задние тормозные диски. См. Замена заднего тормозного ротора .

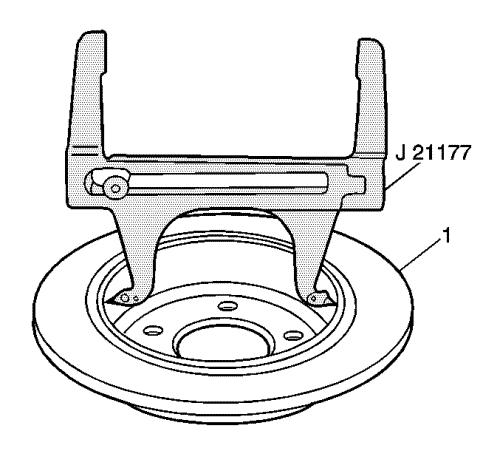

6. Установите измерительный калибр зазора между колодкой и тормозным барабаном ch-21177-a на участок ротора тормозного диска в самом широком месте.

•	Поместите контакты инструмента на самое широкое место барабана стояночного тормоза (1).

•	Затяните комплект винтов инструмента, прежде чем снять инструмент с барабана.

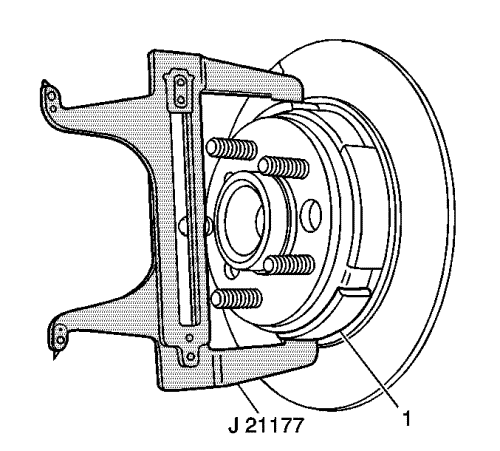

7. Поместите измерительный калибр зазора между колодкой и тормозным барабаном ch-21177-a в самом широком месте над колодками стояночного тормоза (1).
8. Поворачивайте регулировочное устройство на приводе, пока колодки стояночного тормоза не соприкоснутся с измерительным калибром зазора между тормозной колодкой и барабаном ch-21177-a.
9. Повторите операции 6 - 8 для противоположного блока стояночного тормоза.
10. Установить задние тормозные диски. См. Замена заднего тормозного ротора .
11. Установить задние колесные диски в сборе с шинами. См. Демонтаж и установка шины и диска .
12. Включите регулятор натяжения троса стояночного тормоза. См. Включение регулятора троса стояночного тормоза .
13. Включите электронный стояночный тормоз.
14. Установить коробку передач в НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ.
15. Приподнимите и обоприте автомобиль таким образом, чтобы колеса и шины в сборе были приподняты над землей.

Примечание: Если при проведении следующего теста задние колеса вращаются, полностью повторите процедуру регулировки.

16. Попытаться вращать задние колеса и шины в сборе.

•	Колеса не должны вращаться вперед.

•	Колеса не должны вращаться назад или должны испытывать значительное сопротивление при повороте назад.

17. Отпустите электронный стояночный тормоз.
18. Убедитесь в том, что заднее колесо и шина в сборе вращаются свободно и не испытывают сопротивления при вращении вперед и назад.
19. Если задние колеса и шины в сборе не вращаются свободно и без сопротивления вращению вперед и назад, полностью повторите процедуру регулировки.
