Captiva

Главный цилиндр Замена — ЛЕВОСТОРОННЕЕ УПРАВЛЕНИЕ

Предупреждение. См. Предупреждение: тормозная жидкость способна вызвать раздражение во введении.

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования во введении.

1. Используя соответствующий инструмент, слейте жидкость из бачка главного тормозного цилиндра.
2. Перелейте тормозную жидкость в подходящую тару.
3. Снимите подкапотный электрический модуль. См. Замена электрического центра или соединительного блока в подкапотном пространстве .
4. Не сливая охлаждающую жидкость и демонтажа шлангов, снять и поставить рядом расширительный бачок радиатора. См. Уравнительный бак радиатора, замена : Дизель → Бензиновые двигатели .

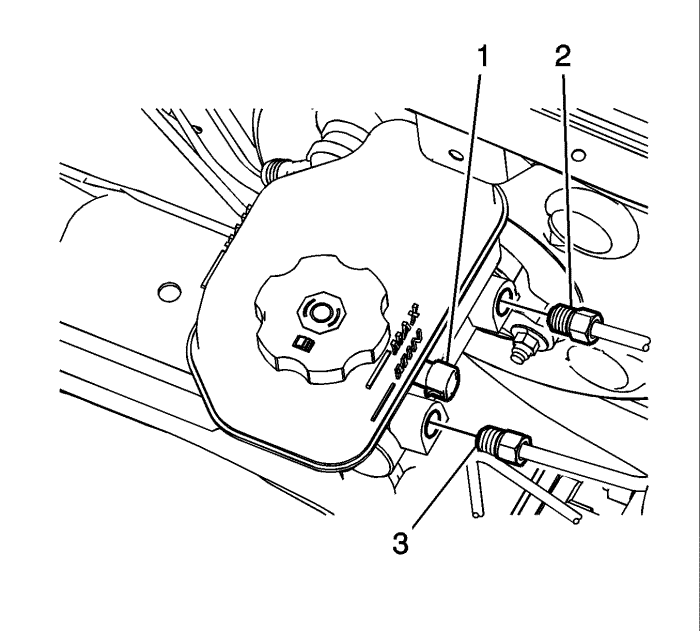

5. Отключите электрический разъем датчика уровня тормозной жидкости главного цилиндра (1).
6. Отсоедините фитинг первичной тормозной трубки главного цилиндра (2).
7. Заткнуть фитинг тормозной трубки и заглушить выпускное отверстие главного цилиндра во избежание потери тормозной жидкости и загрязнения.
8. Отсоедините фитинг вторичной тормозной трубки главного цилиндра (3).
9. Заткнуть фитинг тормозной трубки и заглушить выпускное отверстие главного цилиндра во избежание потери тормозной жидкости и загрязнения.



10. Вывернуть гайки (1) крепления главного тормозного цилиндра.
11. Снять главный цилиндр (2).

1. При установке нового главного цилиндра на стенде удалить из главного цилиндра воздух. См. Удаление воздуха из главного цилиндра .



2. Снимите главный (рабочий) цилиндр (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Установить гайки крепления главного тормозного цилиндра (1) и затянуть моментом 13 Н·м (115 фунто -дюймов).



4. Подключите электрический разъем датчика уровня тормозной жидкости главного цилиндра (1).
5. Подсоедините фитинг первичной тормозной трубки главного цилиндра (2) и затяните его с моментом затяжки 16 Н·м (12 фунто- футов).
6. Подсоедините фитинг (3) вторичной тормозной трубки главного цилиндра и затяните его с моментом затяжки 16 Н·м (12 фунт футов).
7. Установите расширительный бачок радиатора. См. Уравнительный бак радиатора, замена : Дизель → Бензиновые двигатели .
8. Установите электрический модуль в подкапотном пространстве. См. Замена электрического центра или соединительного блока в подкапотном пространстве .
9. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы : Механическая → Давление .
