Установка передней крышки двигателя

Специальный инструмент

en 46109 Направляющие штифты

Эквивалентные местные инструменты см. Специальный инструмент .


    1857562
  1. Установить направляющую 8 мм (0,315 дюйма) со штырей en 46109 на позиции блока цилиндров, как показано на рисунке.

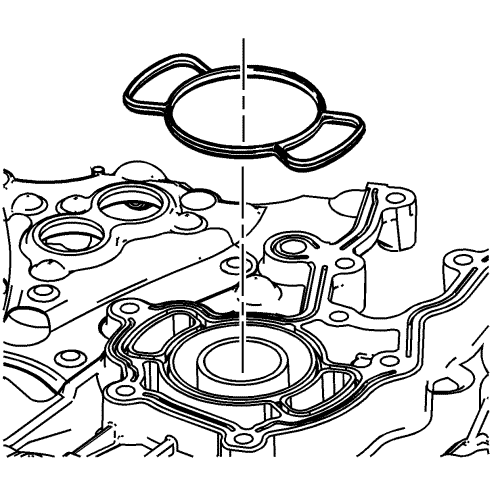

    2. 1211002
  2. Установить НОВУЮ переднюю крышку двигателя на уплотнительную прокладку блока цилиндров.

    3. 2309321

    Примечание: В отверстиях для болтов М12 (1) не должно быть видно герметика rtv после окончательной установки передней крышки на двигатель.

  3. Нанести валик вулканизирующегося при комнатной температуре герметика диаметром 3 мм (0,118 дюйма) на переднюю крышку двигателя, как показано на рисунке (2). Нанести валик вулканизирующегося при комнатной температуре герметика диаметром 5 мм (0,197 дюйма) на переднюю крышку двигателя, как показано на рисунке (3). См. рекомендации по использованию герметиков Клеи, жидкости, смазки и герметики .

    4. 2202029
  4. Насадить переднюю крышку двигателя (1) на штыри en 46109 и вдвинуть ее в требуемое положение.
  5. Снять штыри en 46109 с блока цилиндров.
  6. Наживить все болты передней крышки двигателя.

    7. Осторожно: См. Предупреждение о крепежных деталях во введении.


    2202027

    Примечание: Болты передней крышки двигателя в позиции (25) зависят от модели двигателя и некоторые из них могут не использоваться.

  7. Затянуть болты (1-23) передней крышки двигателя в указанной последовательности с моментом 20 Н·м (14 фунт-футов).
    8. 7.1. Затянуть болты (1–23) передней крышки двигателя на втором этапе в указанной последовательности с моментом 20 Н·м (14 фунт-футов).
    7.2. Затянуть болты (1-23) передней крышки двигателя на третьем этапе в указанном порядке дополнительно на 60 градусов.
    7.3. Затянуть болты (24) передней крышки двигателя с моментом затяжки 15 Н·м (11 фунт фут).
    7.4. Затянуть болты (25) передней крышки двигателя с моментом затяжки 65 Н·м (48 фунт фут).

    2202026
  8. Установить клапаны привода регулирования фазы распредвала (2) в требуемое положение на переднюю крышку.
  9. Завернуть болты (1) клапана привода регулирования фазы распредвала и затянуть их с моментом 10 Н·м (89 фунт-дюймов).

    10. 2202025
  10. Установить НОВЫЕ уплотнительные кольца круглого сечения на датчик положения распределительного вала.
  11. Установить датчики положения распределительных валов (2) в требуемое положение на переднюю крышку.
  12. Завернуть болты (1) датчиков положения распредвала и затянуть их с моментом 10 Н·м (89 фунт-дюймов).
