Captiva

Замена крышки в отделке рулевой колонки

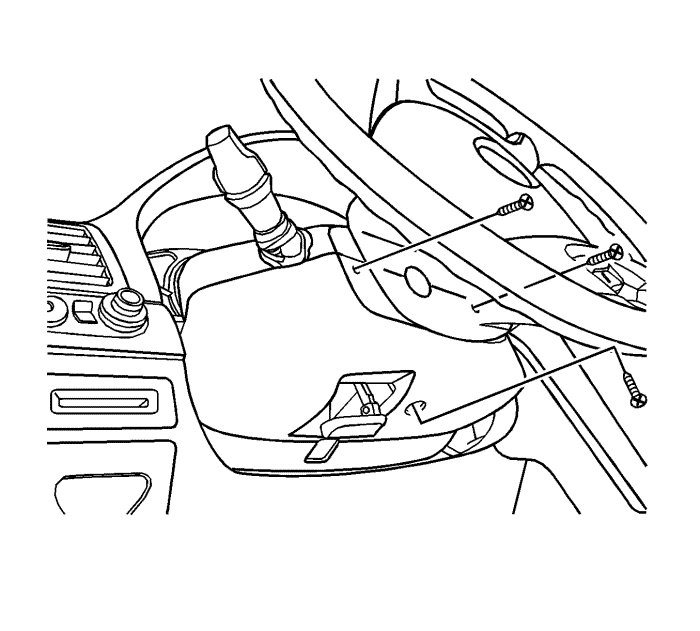

1. Снять винт нижней декоративной крышки рулевой колонки.

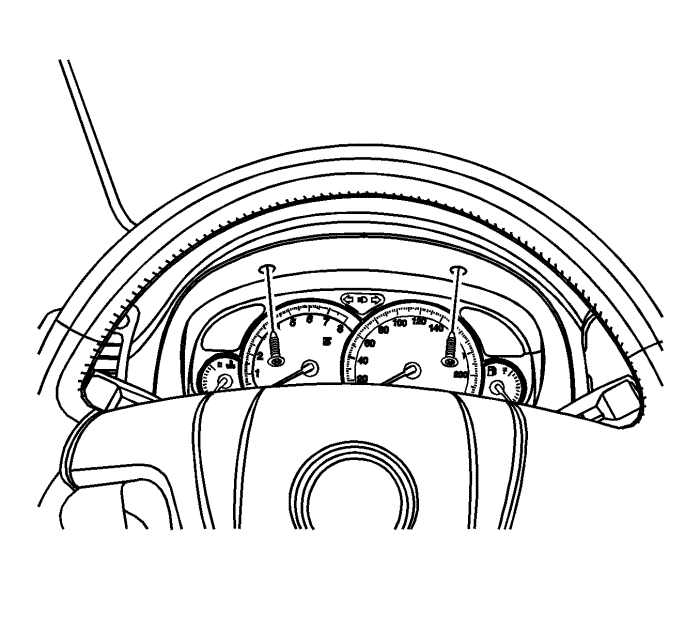

2. Повернуть рулевое колесо с тем, чтобы открыть винты верхней крышки. Снять 2 винта верхней декоративной крышки рулевой колонки.
3. Повернуть нижнюю декоративную крышку рулевой колонки вокруг рычага наклона рулевой колонки с тем, чтобы ее снять.



4. Снять 2 винта верхней крышки рулевой колонки с фальшпанели приборной панели.

Примечание: Верхняя декоративная крышка рулевой колонки прикреплена к фальшпанели приборной панели. Не пытайтесь отделить фальшпанель от крышки.

5. Снять верхнюю декоративную крышку рулевой колонки и декоративную накладку приборной панели одним узлом.

1. Установить верхнюю декоративную крышку рулевой колонки и декоративную накладку приборной панели одним узлом.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установить 2 винта верхней крышки рулевой колонки на декоративную накладку приборной панели и затянуть с моментом 2 Н·м (18 фунт дюйм).



3. Повернуть нижнюю декоративную крышку рулевой колонки вокруг рычага наклона рулевой колонки для ее установки.
4. Установить винт нижней крышки рулевой колонки и затянуть с моментом 2 Н·м (18 фунт дюйм).
5. Повернуть рулевое колесо с тем, чтобы открыть отверстия под винты верхней крышки. Установить 2 винта верхней крышки рулевой колонки и затянуть с моментом 2 Н·м (18 фунто-дюймов).
