Captiva

Замена крепления тяги задней подвески - Тяга регулировки схождения колес

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

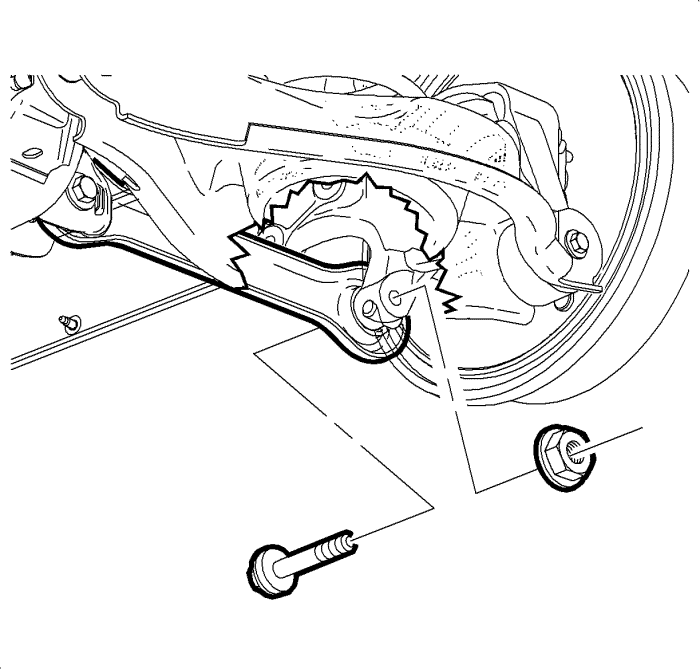

2. Выкрутить болт и гайку крепления тяги регулировки схождения к поворотному кулаку.




Примечание: Крепление рычага регулировки схождения колес с опорой состоит из болта с эксцентриком, шайбы с эксцентриком, шайбы и гайки. Перед снятием этого крепления пометьте исходное положение на эксцентрике болта и опорной раме.

3. Выкрутить болт и гайку крепления тяги регулировки схождения к опоре.
4. Снять тягу регулировки схождения с автомобиля.

1. Установить тягу регулировки схождения на опору в сборе.
2. Установить болт и гайку крепления тяги регулировки схождения к опоре.

Осторожно: См. Предупреждение о крепежных деталях во введении.




3. Подсоединить тягу регулировки схождения к поворотному кулаку и затянуть ее моментом 160 Н·м (118 фунто-фут).
4. Совместить метку на кулачке тяги регулировки схождения с болтом опорной рамы с меткой на опорной раме.
5. Затянуть болт крепления тяги регулировки схождения к опоре с моментом 100 Н·м (74 фунт футов).
6. Опустить автомобиль.
7. Проверить углы установки колес. См. Параметры углов установки колес .
8. Исправьте соосность колес автомобиля, если это необходимо. См. регулировку развала задних колес и регулировку заднего пальца.
