Замена клапана модулятора давления в тормозной системе

Предупреждение. См. Предупреждение: тормозная жидкость способна вызвать раздражение во введении.

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования во введении.

Осторожно: Перед подключением разъема жгута проводов к электронному блоку управления тормозной системой/электронному блоку управления торможением и тягой, а также перед отключением от него разъема следует выключить зажигание. Несоблюдение этого правила может привести к выходу из строя электронного блока управления тормозной системой/электронного блока управления торможением и тягой.

1. Поверните выключатель зажигания в положение "ВЫКЛ".
2. Снимите подкапотный электрический модуль.
3. Не сливая охлаждающую жидкость и демонтажа шлангов, снять и поставить рядом расширительный бачок радиатора. См. Уравнительный бак радиатора, замена : Дизель → Бензиновые двигатели .



4. Отсоединить электрический разъем контроллера управления тормозной системой (EBCM), подняв фиксаторы.
5. Отсоединить фитинг левого переднего тормозного трубопровода (1) от клапана модуляции давления в тормозной системе (BPMV).
6. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
7. Отсоединить фитинг правого переднего тормозного трубопровода (2) от BPMV.
8. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.



9. Отсоединить фитинг тормозного трубопровода основного контура главного тормозного цилиндра (1) от клапана модулятора тормозного давления.
10. Заткнуть фитинг тормозной трубки и заглушить впускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
11. Отсоединить фиттинг тормозного трубопровода вспомогательного контура главного тормозного цилиндра (2) от клапана модулятора тормозного давления.
12. Заткнуть фитинг тормозной трубки и заглушить впускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.



13. Отсоединить фитинг левого заднего тормозного трубопровода (1) от BPMV.
14. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.
15. Отсоединить фитинг правого заднего тормозного трубопровода (2) от BPMV.
16. Надеть крышку на фитинг тормозной трубки и заглушить выпускное отверстие клапана тормозного давления во избежание потери тормозной жидкости и загрязнения.



17. Выкрутить болт BPMV (1).




Примечание: Не опирать рычаг на колпачки аккумуляторы с нижней стороны bpmv.

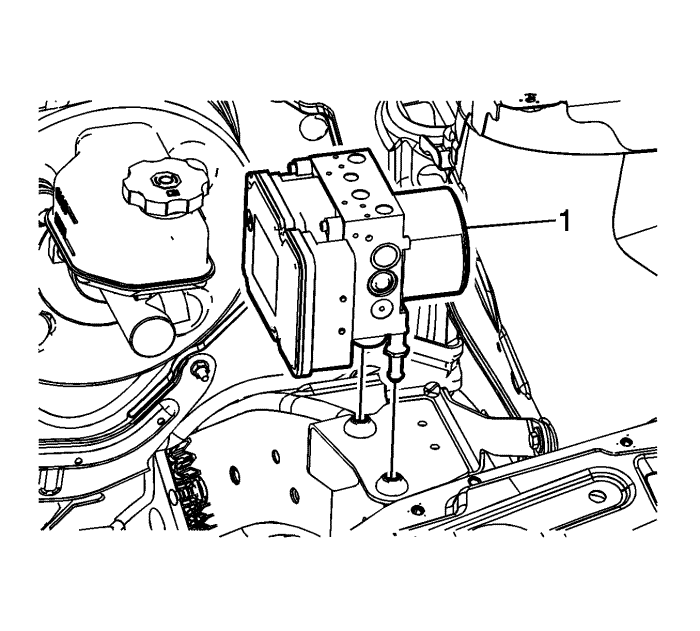

18. Осторожно снять блок BPMV (1) , потянув его вверх.
19. Осмотреть изоляторы на наличие повреждений и при необходимости заменить.

1. Установить блок BPMV (1) на кронштейн.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установить болт BPMV (1) и затянуть с моментом 10 Н·м (89 фунт фут).



3. Подсоединить левый задний фитинг тормозного трубопровода (1) к BPMV и затянуть с моментом 21 Н·м (16 фунт фут).
4. Подсоединить правый задний фитинг тормозного трубопровода (2) к BPMV и затянуть с моментом 21 Н·м (16 фунт фут).



5. Подсоединить фитинг первичного тормозного трубопровода главного цилиндра (1) к BPMV и затянуть с моментом 21 Н·м (16 фунт фут).
6. Подсоединить фитинг вторичного тормозного трубопровода главного цилиндра (2) к BPMV и затянуть с моментом 21 Н·м (16 фунт фут).



7. Подсоединить левый передний фитинг тормозного трубопровода (1) к BPMV и затянуть с моментом 21 Н·м (16 фунт фут).
8. Подсоединить правый передний фитинг тормозного трубопровода (2) к BPMV и затянуть с моментом 21 Н·м (16 фунт фут).
9. Подсоединить электрический разъем к EBCM.
10. Установите расширительный бачок радиатора. См. Уравнительный бак радиатора, замена : Дизель → Бензиновые двигатели .
11. Установите электрический модуль в подкапотном пространстве.
12. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы : Механическая → Давление .
13. Повернуть переключатель зажигания в положение "Вкл.".
14. Выполните Проверка диагностической системы - Автомобиль .
15. Проверьте нагрузку на тормозную педаль при выполнении диагностики системы. Если теперь педаль "мягкая", возможно наличие воздуха внутри или его попадание в первичный контур.
16. Если педаль "мягкая", выполнить Автоматическое удаление воздуха из ABS .
