Captiva

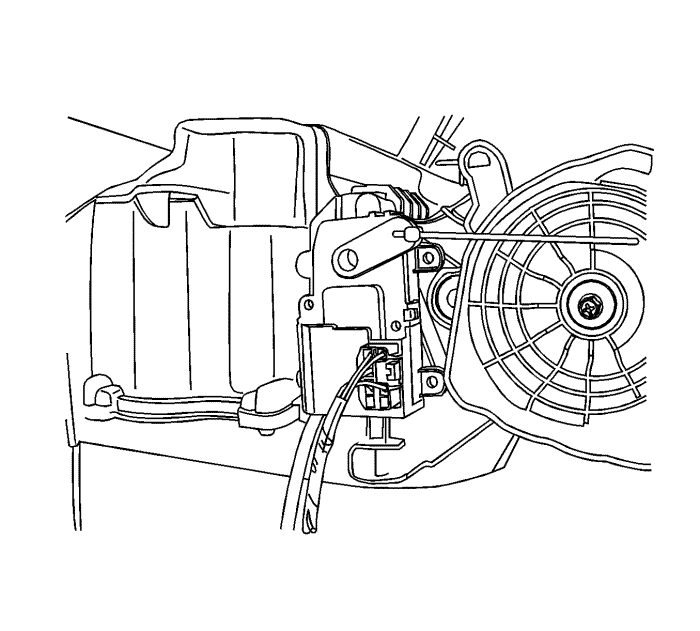

Замена привода клапана выбора режимов

Предупреждение. См. Предупреждение об отключении аккумулятора во введении.





Примечание: Показано левостороннее управление. Правостороннее управление аналогично.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Отсоединить электрический разъём.
3. Снять приводной шток мотора, освободив его от рычага с помощью острогубцев.
4. Снять рычаг электропривода.
5. Открутить крепежные болты электромотора.
6. Снять электропривод заслонки режима.

1. Установить электропривод заслонки режима.
2. Закрутить крепежные болты электромотора и затянуть их.
3. Установить рычаг электропривода, прижав его в вал.
4. Установить приводной шток.
5. Присоедините электрический разъём.
6. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
