Captiva

Металлический буртик - Быстроразъемное соединение - Техническое обслуживание

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент : Диагностические инструменты для дизельных двигателей .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

1. Разгрузите давление топливной системы. См. Понижение давления топлива .



2. Снимите фиксатор с быстроразъемного соединения.




Предупреждение: Во избежание травмы органов зрения разлетающимися частицами грязи при работе со сжатым воздухом следует надевать защитные очки.

3. Выдуйте из крепления грязь сжатым воздухом.

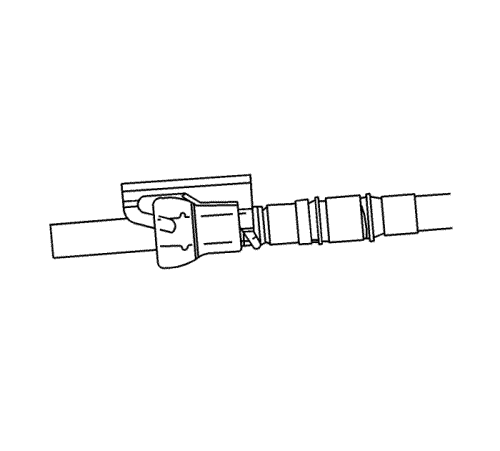

4. В зависимости от размера топливопровода и доступа используйте различные инструменты: комплект инструментов для отсоединения топливопроводов ch-41769 или инструмент для отсоединения топливопроводов ch-44581. Установите комплект инструментов для отсоединения топливопроводов ch-41769 или инструмент для отсоединения топливопроводов ch-44581 на муфту разъема и втолкните его внутрь для освобождения фиксирующих штифтов.

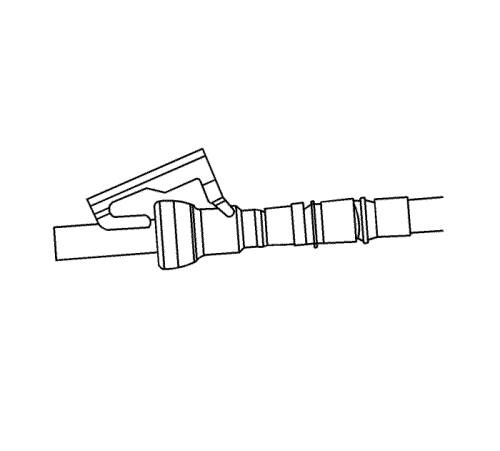

5. Отсоединить ответные части соединения, потянув их в разные стороны.

Осторожно: При необходимости удалить с топливопроводов ржавчину или заусенцы, используя шкурку. Во избежание повреждения уплотнительной поверхности кольца круглого сечения следует перемещать оконечность топливопровода в радиальном направлении. Для протирания охватываемых оконечностей трубопроводов следует применять чистое полотенце. Проверить отсутствие грязи и заусенцев на всех соединениях. При необходимости очистить или заменить компоненты и узлы.

6. Вытрите штуцер разъема чистым обычным полотенцем.
7. Проверить отсутствие грязи и заусенцев на двух торцах соединительной муфты.
8. При необходимости очистить или заменить любые компоненты.

Предупреждение. Чтобы снизить опасность возникновения пожара и личной травмы, перед подсоединением муфт топливопроводов всегда следует наносить несколько капель чистого моторного масла на охватываемые оконечности трубопроводов.

Это обеспечит хороший контакт и поможет избежать утечек.
При нормальной эксплуатации несмазанные уплотнительные кольца, расположенные в охватывающей части соединения, вспучатся и не будут обеспечивать должный контакт.
1. Нанесите на входящий элемент трубы несколько капель чистого моторного масла.



2. Соедините части быстроразъемного соединения и надавите с обеих сторон, чтобы удерживающие элементы защелкнулись.



3. Вставьте друг в друга обе части быстроразъемного соединения до их надежной фиксации.



4. Установите фиксатор на быстроразъемное соединение.
5. Проверить, нет ли утечек, действуя по приведенной ниже инструкции:

5.1.	Заглушить двигатель на 2 секунды, затем включить зажигание.

5.2.	Выключить зажигание на 10 секунд.

5.3.	Заглушить двигатель на 2 секунды, затем включить зажигание.

5.4.	Выключить зажигание.

5.5.	Осмотрите на утечки.
